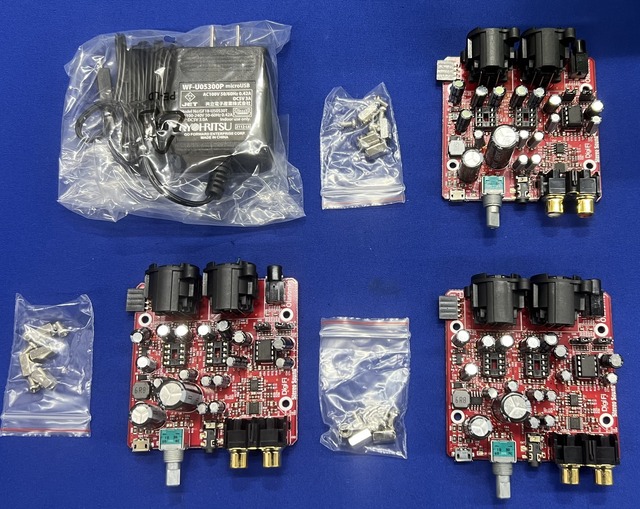

【概要】 φ3.5mmステレオジャックのヘッドフォン出力と、XLR 3ピン×2のバランス駆動出力を持つヘッドフォンアンプです。 φ3.5mmステレオジャックのヘッドフォン出力部にオーディオ用オペアンプ「OPA2134」1個搭載。(バランス部用のオペアンプは付属しておりません) バランス部のオペアンプを付けるとアンバランス、バランスの違いを聴き比べることも可能です。 バランス出力対応 ヘッドフォンアンプ(オペアンプ1個搭載) 「 BARN-HPA-1」3台とACアダプタ DC5V 3A microUSB 「WF-U05300P」の特別限定セットになります。 【詳細】 通常商品と異なり、返品・交換を受け付けておりません。商品の特性をご理解いただいたうえでお買い求めください。 【主な仕様】 ●特徴： ・XLR 3ピン ×2 バランス(平衡)駆動対応 ・どんなヘッドフォンもらくらくドライブできる13V昇圧駆動 ・インピーダンス切替可能(アンバランスのみ) ・オーディオ用オペアンプ「OPA2134」×1個搭載 ●入力： ・φ3.5mmステレオジャック ・RCAピンジャック ●出力： ・アンバランス出力：φ3.5mmステレオジャック ・バランス出力： 　- XLR 3ピンコネクタ ×220Hz～20,000Hz以上 　- 基板上ヘッダーソケット ●電源：DC5V(Micro USBコネクタから供給) 【注意事項】 本製品は「DigiFi No.22」の特別付録品と同一製品となりますが、 バルクでのユニット販売であり、書籍販売および発行出版社とは無関係となっております。 そのため、本商品に対するDigiFiおよび株式会社ステレオサウンドへのお問い合わせはご遠慮願います。 接続および使用方法につきましては自己責任にてお願いいたします。 上記内容をご理解、ご了承の上、ご購入をお願いいたします。

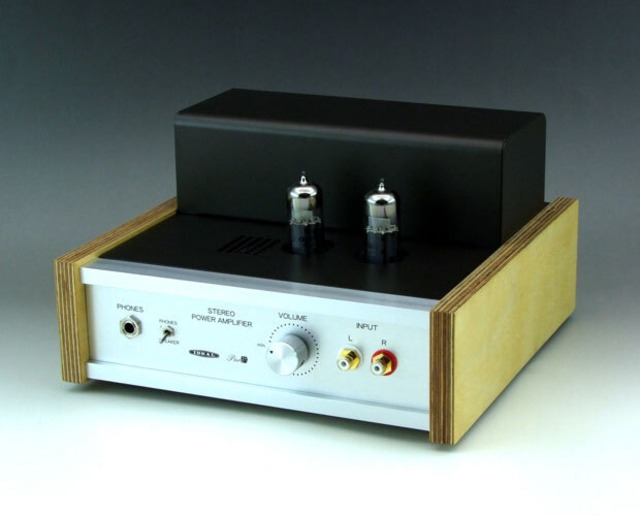

【概要】 双3極管『6N1P』を使用した無帰還の真空管ヘッドホンアンプ ・本格的な真空管ヘッドホンアンプが手作りできる、すべてのパーツが揃ったフルキット ・3極管を無帰還(NFBなし)で動作させ、抑圧感のないスカッと抜けた音が楽しめます ・出力トランスに直流を流さない「クラーフ結合」回路を採用。 　良好な低域特性を実現しました。 ・すべての組立工程をカラー写真で説明した詳しい説明書つき 【詳細】 ●製品仕様 ・真空管：6N1P ・電源電圧：AC100V(50/60Hz) ・最大出力：35mW＋35mW ・適合ヘッドホンインピーダンス：30Ω～50Ω ・入力：ラインレベル ・入力インピーダンス：10kΩ ・外形サイズ：134(W)×115(H)×190(D)mm 　(端子等の突起部は含まず) ・重量：1.9kg ●必要な工具 ・ハンダこて ・ハンダこて台 ・ハンダ ・ニッパー ・ワイヤーストリッパー ・ピンセット ・プラスドライバー(1番/2番) ・ナットドライバー(M3/M4用) ・六角レンチ(対辺25mm) ・ボックスレンチ、またはプライヤー

【概要】 ジャンクのソリッドステートリレー部品取り基板(２枚セット)になります。 詳細は不明です。部品取りなどにご利用ください。 パナソニックのソリッドステートリレー「ＡＱＧ２２１０５」が１２ケ実装されています。 ＡＱＧ２２１０５の主な仕様 　制御側：ＤＣ５Ｖ 　出力側：ＡＣ７５～２６４Ｖ ２Ａ（ゼロクロス機能付き） ※デジットの「Ｘ」で話題になったジャンク基板の2枚セットになります。 https://x.com/0666444555/status/1940720448377180282 【詳細】 ●基板サイズ：約140×90×22mm ◆ジャンク品の定義について 当サイトに登録された品名部分が“【ジャンク】”ではじまる商品をジャンク品とします。 原則として新品・新古・中古・その他いかなる状態であっても動作保証はありません。 また、回路図・取付用図面・取扱説明書等の資料はありません。 商品に個体差や程度差(傷・歪み・汚れ等)があった場合でも、度合いについて個別に選別は致しません。 在庫がなくなり次第販売終了となるため、商品の安定供給はできません。 -----【ジャンク品販売規定】------ 〇新品、新古、中古、その他いかなる状態であってもメーカの製品保証、修理は受けられません。 ○宇対象品は原則ノーチェック扱いの商品です。 ○商品の返品、交換、返金には応じられません。 ○商品の程度(傷、歪み、汚れ等)の度合いについて個別に選別することは致しません。 ○電池等の消耗部品は原則使用不可のため、別途新品を調達(購入)いただくことを前提とします。 ○数量限定での入荷のため、注文数に対応出来ない場合があります。 ○在庫がなくなり次第終了とし、再入荷・継続入荷は原則ありません。 ○デジット独自調査資料を含むその他商品情報は、その商品の性能や動作を保証するものではありません。 ○資料内容と現品の不一致、錯誤、誤記等についての保証はできませんので事例、指標、目安程度での利用としてください。 ○測定条件等はその都度変更します。公開する情報以外調べていませんので個別のご質問にはお答えできません。 ○各種設定、使用に関しては全て自己責任でお願い致します。 ○直接、間接を問わず如何なる不具合、事故、損害等において製造者、流通者、販売者は一切の責任を負いません。 以上、同意の上お買い求めください。

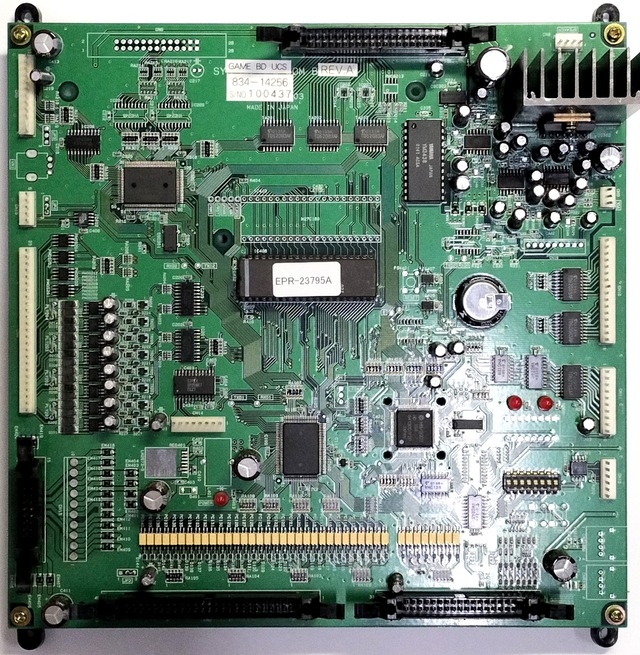

【概要】 ジャンクのゲーム基板になります。 詳細は不明です。部品取りなどにご利用ください。 ヤマハのFM音源IC「YM3438」が実装されています。 ※デジットの「Ｘ」で話題になったジャンク基板になります。 https://x.com/0666444555/status/1938787673780748389 【詳細】 ●基板サイズ：約235×230×50mm ◆ジャンク品の定義について 当サイトに登録された品名部分が“【ジャンク】”ではじまる商品をジャンク品とします。 原則として新品・新古・中古・その他いかなる状態であっても動作保証はありません。 また、回路図・取付用図面・取扱説明書等の資料はありません。 商品に個体差や程度差(傷・歪み・汚れ等)があった場合でも、度合いについて個別に選別は致しません。 在庫がなくなり次第販売終了となるため、商品の安定供給はできません。 -----【ジャンク品販売規定】------ 〇新品、新古、中古、その他いかなる状態であってもメーカの製品保証、修理は受けられません。 ○宇対象品は原則ノーチェック扱いの商品です。 ○商品の返品、交換、返金には応じられません。 ○商品の程度(傷、歪み、汚れ等)の度合いについて個別に選別することは致しません。 ○電池等の消耗部品は原則使用不可のため、別途新品を調達(購入)いただくことを前提とします。 ○数量限定での入荷のため、注文数に対応出来ない場合があります。 ○在庫がなくなり次第終了とし、再入荷・継続入荷は原則ありません。 ○デジット独自調査資料を含むその他商品情報は、その商品の性能や動作を保証するものではありません。 ○資料内容と現品の不一致、錯誤、誤記等についての保証はできませんので事例、指標、目安程度での利用としてください。 ○測定条件等はその都度変更します。公開する情報以外調べていませんので個別のご質問にはお答えできません。 ○各種設定、使用に関しては全て自己責任でお願い致します。 ○直接、間接を問わず如何なる不具合、事故、損害等において製造者、流通者、販売者は一切の責任を負いません。 以上、同意の上お買い求めください。

【概要】 「LM4881使用 ポータブルヘッドホンアンプ基板 組み立てキット（HPA4881-PT）」専用ケースキット ※ヘッドホンアンプ基板 組み立てキットは別売です。 フロントパネル加工済み。 【詳細】 ●サイズ：82(W)×24(H)×105(D) ●フロントパネル加工済み（4か所） 　3.5mmステレオジャック（入力） 　3.5mmステレオジャック（出力） 　ボリューム 　インジケーターLED

【概要】 定評のあるLM4881を使用した、コンパクトな高音質ヘッドホンアンプ基板キット オーディオ向けDALE抵抗、WIMAコンデンサを使用 電源電圧：DC3.7V～5V（推奨：単4アルカリ乾電池×3本） 専用ケース：LM4881使用 ポータブルヘッドホンアンプ 専用ケースセット / CASE4881-PT 【詳細】 ・出力：85mW + 85mW 　　　（電源電圧5V,THD=0.1%時 RL=32Ω） ・ヘッドホンのインピーダンス：8Ω～32Ω ・電源電圧：DC3.7V～5V ・基板寸法：約72mm×46mm

次世代真空管「Nutube」を使用したヘッドホンアンプ「Nu:Tekt HA-KIT ヘッドホンアンプフルキット / HA-K1」をデジットで製作した完成品セットです。すぐに使用できるようにヘックス レンチ、単3形アルカリ乾電池、φ3.5mmステレオプラグ付きケーブル 15cmが付属した数量限定商品となります。 Nutubeだからこそ実現したポータブルアンプ定番のミント缶サイズ。EDM系音楽をより楽しめるKORGならではのEDMスイッチが内部に配置されています。 【詳細】 ●愛着も倍増するミント缶サイズの高音質ポタアン 　定番であるミント缶サイズのケースを採用し、フタ部分には透明アクリル・カバーを施した 　超小型の高音質ポータブル・ヘッドホン・アンプ。 　Nutubeだから実現できた超小型基板構成、そして、ディスクリート部品等の使用により、 　好みに合わせたカスタマイズも可能。 　また、EDM系音楽をより楽しめるKORGならではのEDMスイッチを内部に配置しました。 　自慢したくなる可愛さと自分で作ったポタアンで聴く音楽は、また格別なものになるでしょ　　　　う。 【特長】 ●Nutubeを使用したヘッドホン・アンプハンダ付け組立てキットをデジットで製作 ●Nutubeを電源電圧26Vで駆動。本格的な真空管サウンドを楽しめます。 ●フィラメントの電源もDC/DCコンバーターを使用し、消費電流を抑えました。 ●EDMスイッチを装備。曲やヘッドホンなど、好みに合わせて低域を増強。 ●Nutubeのアノード負荷抵抗値を調整し、真空管の負荷曲線の傾きを変えて音の違いを楽しめます。 ●2種類のオペアンプを付属(NJM4580、MUSES01)。ICソケット使用で簡単に交換が可能。 ●ケースにはミント缶サイズのケースを使用。さらに電源スイッチの保護を兼ねたプロテクターおよび、 　Nutubeの光を確認できるアクリル製カバーを装備。 【仕様】 ●真空管：Nutube 6P1 ●接続端子： ・INPUT端子(ステレオ ミニフォーンジャック) ・OUTPUT端子(ステレオ ミニフォーンジャック) ●コントロール： ・ボリューム ・EDMスイッチ(内部) ●出力インピーダンス：10Ω、推奨負荷：15Ω以上 ●電源：単3形アルカリ乾電池2本 ●電池寿命：約9時間(アルカリ乾電池使用時) ●外形寸法：111(W)×65(D)×29(H)mm ●質量：110g(電池含まず) ●付属品：取扱説明書 ＊仕様および外観は、予告無く変更することがあります。 【主要規格】(参考) ●周波数特性：20Hz～50KHz(3dB内) ●歪率：0.15％(－15dBu入力時) ●SN：93dB ●最大出力： ・50mW(MUSES01使用時) ・80mW(NJM4580使用時) ●EDM SW ON：＋5dB / 50Hz ※出力負荷＝33Ωにて測定

★期間限定購入特典付き★ 今ご購入頂ければ「EMC・EMI対策ノイズ抑制シート　パルシャット」 3cm×5cmサイズ、10枚プレゼント中！ ICに貼ったり、ケーブルに巻くなど、気になる所に色々貼ってみてください。 【概要】 ・プラグ型 音質改善アクセサリー (ノイズを吸収して低減) ・USB Type-A (PC/AV機器/Wi-Fiルーター/LAN HUBとの組み合わせを想定) ・山﨑雅弘氏(楽音倶楽部代表)が考案 ・KIT販売でお手頃価格。気軽に作る楽しさを提供。 ・個人で入手が困難なパーツをセット(非磁性USB端子/英LCR社コンデンサー) 【詳細】 音質について ●音質向上の原理(理論) 　ディスプレイやIC類など機器内部で発生する高周波電磁ノイズを内部パーツ(抵抗とコンデンサー)で吸収し、非磁性の電磁波吸収シートと肉厚の真鍮筐体で安定化。本来の音楽信号を埋もれずに引き出します。(仮想アース効果) 　非磁性素材にこだわり、原音に悪影響を及ぼしません。 ●音質向上効果の度合い 　組み合わせる機器やユーザーの感覚によりますが、ケーブル類の交換やインシュレーターでの調整などで音の変化を楽しんでいる層にご理解頂けると思います。 (山﨑氏考案・設計の製品は、専門誌で受賞多数など実績あり) ●音質向上効果(例) コンデンサーや抵抗の銘柄、ケースによっても音の変化が楽しめる! 　・高域の解像感と伸びやかさが向上(歪が少なく爽やかで、音場も開放的に。) 　・「声」が聞き取り易い(雑味が抑えられる) 　・音の厚みが増す 　・低域がクリアで躍動感が増す 【USB-KIT セット内容】 ●USB端子+オリジナル基板 　・非磁性USB端子(独ウルトエレクトロニクス社製) 　・楽音倶楽部オリジナル基板 ●英LCR社製スチロールコンデンサー 　・オーディオ用高音質製品/非磁性 　・日本で入手が困難 ●日本アムトランス社製抵抗(AMRT 1/2W) ●電磁波吸収素材「パルシャット」(旭化成) 3cm×5cm ●銀入り無鉛はんだ 10cm (高音質で実績あり) ●ケース (アルミ切削ケース) 山﨑雅弘氏 (楽音倶楽部代表) ・1977年 松下電器産業(株)入社。以降、一貫してテクニクスブランドを含むオーディオ機器の電気回路設計、 　LD/DVD/BDディスクプレーヤーの音声回路設計に従事。回路技術、低ノイズ化などのアイデアで高音質化を推進。 ・2013年 業界で先駆け、起案・設計製品のパナソニック「USBコンディショナー」リリース ・2017年 設計製品のパナソニック「SH-UPX01」 が単独製品として発売開始 ・2019年にパナソニックを退職。2020年 「楽音倶楽部」を起業。低ノイズ化を基本とする高音質化の研究を継続し、 　オリジナルオーディオアクセサリー製品の開発を開始。 ・2020年 YUKIMUブランドRCAタイプ「PNA-RCA01」を発売。全世界で累計約1,000個出荷 ・2022年 YUKIMUブランドUSBタイプ「PNA-USB01」を発売。好評発売中(専門誌受賞多数)

【概要】 ・プラグ型 音質改善アクセサリー (ノイズを吸収して低減) ・USB Type-A (PC/AV機器/Wi-Fiルーター/LAN HUBとの組み合わせを想定) ・山﨑雅弘氏(楽音倶楽部代表)が考案 ・KIT販売でお手頃価格。気軽に作る楽しさを提供。 ・個人で入手が困難なパーツをセット(非磁性USB端子/英LCR社コンデンサー) 【詳細】 音質について ●音質向上の原理(理論) 　ディスプレイやIC類など機器内部で発生する高周波電磁ノイズを内部パーツ(抵抗とコンデンサー)で吸収し、非磁性の電磁波吸収シートと肉厚の真鍮筐体で安定化。本来の音楽信号を埋もれずに引き出します。(仮想アース効果) 　非磁性素材にこだわり、原音に悪影響を及ぼしません。 ●音質向上効果の度合い 　組み合わせる機器やユーザーの感覚によりますが、ケーブル類の交換やインシュレーターでの調整などで音の変化を楽しんでいる層にご理解頂けると思います。 (山﨑氏考案・設計の製品は、専門誌で受賞多数など実績あり) ●音質向上効果(例) コンデンサーや抵抗の銘柄、ケースによっても音の変化が楽しめる! 　・高域の解像感と伸びやかさが向上(歪が少なく爽やかで、音場も開放的に。) 　・「声」が聞き取り易い(雑味が抑えられる) 　・音の厚みが増す 　・低域がクリアで躍動感が増す 【USB-KIT セット内容】 ●USB端子+オリジナル基板 　・非磁性USB端子(独ウルトエレクトロニクス社製) 　・楽音倶楽部オリジナル基板 ●英LCR社製スチロールコンデンサー 　・オーディオ用高音質製品/非磁性 　・日本で入手が困難 ●日本アムトランス社製抵抗(AMRT 1/2W) ●電磁波吸収素材「パルシャット」(旭化成) 3cm×5cm ●銀入り無鉛はんだ 10cm (高音質で実績あり) ●ケース (3Dプリント樹脂ケース) 山﨑雅弘氏 (楽音倶楽部代表) ・1977年 松下電器産業(株)入社。以降、一貫してテクニクスブランドを含むオーディオ機器の電気回路設計、 　LD/DVD/BDディスクプレーヤーの音声回路設計に従事。回路技術、低ノイズ化などのアイデアで高音質化を推進。 ・2013年 業界で先駆け、起案・設計製品のパナソニック「USBコンディショナー」リリース ・2017年 設計製品のパナソニック「SH-UPX01」 が単独製品として発売開始 ・2019年にパナソニックを退職。2020年 「楽音倶楽部」を起業。低ノイズ化を基本とする高音質化の研究を継続し、 　オリジナルオーディオアクセサリー製品の開発を開始。 ・2020年 YUKIMUブランドRCAタイプ「PNA-RCA01」を発売。全世界で累計約1,000個出荷 ・2022年 YUKIMUブランドUSBタイプ「PNA-USB01」を発売。好評発売中(専門誌受賞多数)

【概要】 ●プリント基板付 DC-ARROWのパーツセットに東信工業のオーディオ用コンデンサ「Jovialシリーズ/UTSJ」ヴァージョンが登場！1/2Wの抵抗には1%誤差のオーディオ用金被抵抗 DALE「CMF55」を採用しています。青色のデジタル電圧計も付属していますので、かっこいいケースに入れて製作してみてはいかがでしょうか？ ※DC-ARROWプリント基板も付属しています。 ※改良版Rev4によりTinker Board(S)に対応しました。 【詳細】 ●改良箇所 ●BC1.2規格に対応： Tinker Board(S)のBC1.2規格(チャージャー規格)に対応できるように裏面にハンダショート用のランドを設けました。 ここにハンダをつけてショートすればOKです。 もちろん、ここをショートしてもRaspberryPiで、そのまま使えます。 従来版を購入された方も、上記のD＋、D－端子ショートでTinkerBoardで使えますのでご安心ください。 ●φ16mmコンデンサの位置を変更： φ16mmの電解コンデンサをC1、C2の場所へ付けるときに、シルクのセンターから少しずれた所に挿さるようにしていたのですが、 シルクの中心になるように足の位置を変更しました。 ●デジットSelectパーツリスト： ・DC-ARROW電源基板×1 ・オーディオ用電解コンデンサ：4700μF/35V(KA)×2 ・オーディオ用電解コンデンサ：470μF/16V(KA)×2 ・ショットキバリアダイオード：IN5822×4 ・ターミナルブロック2P×2 ・USB(A)コネクタ×1 ・LED(赤)：SIL343UT3F×1 ・オーディオ用抵抗：CMF55 150Ω 1/2W×3 ・オーディオ用抵抗：CMF55 232kΩ 1/2W×1 ・金属皮膜抵抗：1kΩ 1/4W×1 ・トランジスタ： 2SC3113A、2SC5100 ・可変抵抗器：500Ω×1 ・ツェナーダイオード6.8V 1W：IN47396A×1 ・ヒートシンク：15PB054-01050×1 ・デジタル電圧計(青色標示)：SEDN-BL ・放熱用クールシート×1 ・スペーサー、ネジ類×1式 ●推奨トロイダルトランス：HDB-25(6.3V) ※DC-ARROWを2枚まで使用可能 　DC5V出力は最大で1.2A出力(瞬間的なピークは8Aまで) ※基板の組み立てについては メーカーホームページ を参考にしてください。 ※必ずDC-ARROW基板単体で出力電圧が5.2Vになるように調整してからRaspberry Piを接続するようにしてください。 　未調整の状態で接続するとRaspberry Piを破壊する恐れがあります。 ※Raspberry PiのUSB(A)ポートへ接続して他のUSB機器へバスパワーを供給するような使い方には向きません。 　その場合はUSB機器のセルフパワーをご使用ください。

【概要】 D級とAB級を瞬時にジャンパで切り替え可能、PAM8604ERを使用したミニパワーアンプキットです。表面実装のICは基板に実装済ですので安心して組み立てられます。DC3V～5V(電池駆動)で使用できます。他のパワーアンプでは不可能な1つの基板でD級/AB級出力の音質の違いを聴き比べ可能です。 【詳細】 ●出力： ・AB級動作時：3W＋3W(＠4Ω負荷/5V) ・D級動作時：5W＋5W(＠2Ω負荷/5V) ●AB級動作とD級動作を瞬時に切替可能 ●電源電圧：DC5V(標準) 　※DC3V～5Vの範囲で動作可能 ●基板サイズ：約50×30mm

【概要】 スピーカー用のトランス式アッテネーター。減衰量は0dB～－20dBまで、－1dB刻みです。※データシートの数値は参考値として使用してください。 【詳細】 ●定格出力：8Ω 50W～100W(MAX) ●直流抵抗：(1-22)1.022Ω±20％ ●耐圧：1.5kVAC 1分間 ●減衰量：0～－20dB/－1dBステップ

【概要】 ●プリント基板付 ご要望の多かったDC-ARROWのパーツセットが登場！デジットがセレクトしたパーツは、ニチコン105℃品のオーディオ用コンデンサ最上位グレードの「KA」シリーズや、1/2Wの抵抗には1%誤差のオーディオ用金被抵抗 DALE「CMF55」を選択しています。青色のデジタル電圧計も付属していますので、かっこいいケースに入れて製作してみてはいかがでしょうか？ ※DC-ARROWプリント基板も付属しています。 ※改良版Rev4によりTinker Board(S)に対応しました。 【詳細】 ●改良箇所 ●BC1.2規格に対応： Tinker Board(S)のBC1.2規格(チャージャー規格)に対応できるように裏面にハンダショート用のランドを設けました。 ここにハンダをつけてショートすればOKです。 もちろん、ここをショートしてもRaspberryPiで、そのまま使えます。 従来版を購入された方も、上記のD＋、D－端子ショートでTinkerBoardで使えますのでご安心ください。 ●φ16mmコンデンサの位置を変更： φ16mmの電解コンデンサをC1、C2の場所へ付けるときに、シルクのセンターから少しずれた所に挿さるようにしていたのですが、 シルクの中心になるように足の位置を変更しました。 ★詳細は こちら をごらんください ●デジットSelectパーツリスト： ・DC-ARROW電源基板×1 ・オーディオ用電解コンデンサ：4700μF/35V(KA)×2 ・オーディオ用電解コンデンサ：470μF/16V(KA)×2 ・ショットキバリアダイオード：IN5822×4 ・ターミナルブロック2P×2 ・USB(A)コネクタ×1 ・LED(赤)：SIL343UT3F×1 ・オーディオ用抵抗：CMF55 150Ω 1/2W×3 ・オーディオ用抵抗：CMF55 2.2kΩ 1/2W×1 ・金属皮膜抵抗：1kΩ 1/4W×1 ・トランジスタ： 2SC3113A、2SC5100 ・可変抵抗器：500Ω×1 ・ツェナーダイオード6.8V 1W：IN4736A×1 ・ヒートシンク：15PB054-01050×1 ・デジタル電圧計(青色標示)：SEDN-BL ・放熱用クールシート×1 ・スペーサー、ネジ類×1式 ●推奨トロイダルトランス：HDB-25(6.3V) ※DC-ARROWを2枚まで使用可能 　DC5V出力は最大で1.2A出力(瞬間的なピークは8Aまで) ※基板の組み立てについては メーカーホームページ を参考にしてください。 ※必ずDC-ARROW基板単体で出力電圧が5.2Vになるように調整してからRaspberry Piを接続するようにしてください。 　未調整の状態で接続するとRaspberry Piを破壊する恐れがあります。 ※Raspberry PiのUSB(A)ポートへ接続して他のUSB機器へバスパワーを供給するような使い方には向きません。 　その場合はUSB機器のセルフパワーをご使用ください。

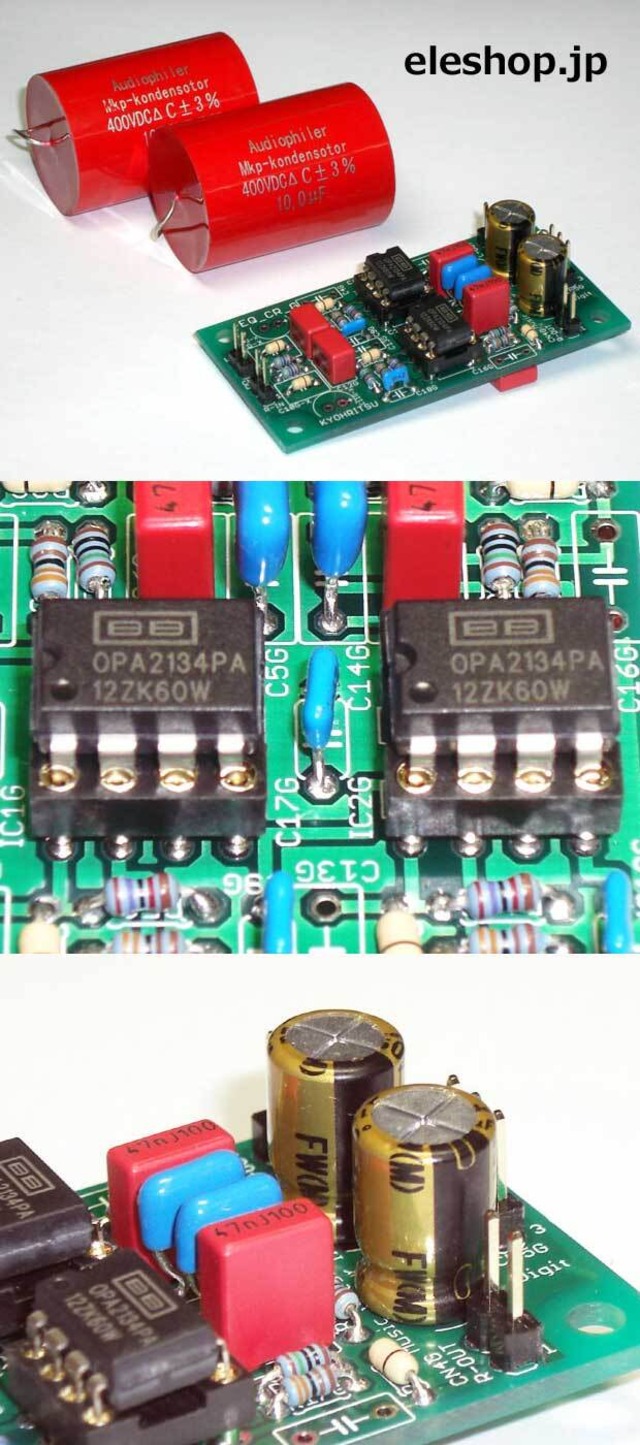

【概要】 レコードプレイヤー(ターンテーブル)の出力をRIAAイコライザアンプを通してライン出力に変換します。RIAAイコライザアンプキットを使えばオーディオアンプのライン入力に接続して、レコードが楽しめます。MM型のカートリッジに対応。ゲインは1kHzにて100倍(40dB)。入力に直流カット用コンデンサ(オプション)を追加するためのスペースがあります。 【詳細】 ●カップリングコンデンサにAudiophilerのMKPコンデンサ 400V 10μFが2個付属しています ●回路形式：CR型 ●オペアンプ：OPA2134PA ●入力抵抗：47kΩ ●ゲイン：1kHzにて100倍(40dB) ●周波数特性：30Hz～10kHzまで 　　　　±0.5dB以内(出力に直流カット用コンデンサ10μFを接続、負荷抵抗5kΩ時) ●電源電圧：±12V～±15V(2電源) ●基板サイズ：約63×33mm ●M3ネジで取付可能

【概要】 レコードの再生に使用されるNF型RIAAイコライザアンプ部分を1枚の基板にした、独立実験基板キット。RIAAイコライザアンプキットを使えば、レコードプレイヤー(ターンテーブル)の出力をオーディオアンプのライン入力に接続して、レコードが楽しめるようになります。MM型のカートリッジに対応、ゲインは1kHzにて56倍(35dB)。入力に直流カット用コンデンサ(付属オプション)を追加するためのスペースがあります。 【詳細】 ●使用IC：OPA2134PA ●回路形式：NF型 ●入力抵抗：47kΩ ●ゲイン：1kHzにて56倍(35dB) ●周波数特性(RIAAカーブからの偏差)：30Hz～10KHZまで±0.5dB以内 ※出力に直流カット用コンデンサ10μFを接続、負荷抵抗5kΩ時 ●電源電圧：±12～±15V(2電源) ●基板サイズ：64(W)×33(D)mm ●M3ネジで取付可能

【概要】 USB_DOUT2706は、WindowsコンピュータやAppleコンピュータに接続することで、高音質のS/PDIF信号を出力できるUSB接続のオーディオインターフェイスです。 PC上の音楽再生ソフトには、Windowsのメディアプレーヤなどが使えます。 TI社のUSB接続オーディオD-AコンバータIC、PCM2706を使用しておりUSBバスパワーで動作します。 動作クロックに高精度(±2.5ppm)の水晶発振モジュールを使用しており、ジッタの少ない高音質での出力ができます。 S/PDIF(同軸)出力以外にも、ジャンパ切り替えでオーディオシリアル信号(16ビットI2Sフォーマット)が出力でき、アナログ出力も備えていますので、デジタルオーディオの実験にも好適です。 【詳細】 ●PCオーディオ/デジタルオーディオを始めるための足掛かりとなるキットとしても最適 ●高精度クロック(±2.5ppm)実装で低ジッタ高品質オーディオ出力 ●コストパフォーマンスに優れた低価格デジタルオーディオキット ●USBバスパワーで動作(外部電源不要) ●デジタル出力：S/PDIFまたはI2S 16bit(サンプリング周波数 32k、44.1k、48kHz) ●アナログ出力：ヘッドホン/イヤホン出力 ●電源：USBバスパワー ●メインIC：PCM2706(TI社) ●出力端子：S/PDIF(75Ω同軸出力)、S/PDIF(光出力)、 オーディオシリアル信号(I2S 16ビット) (S/PDIFとI2Sはジャンパ切換えにより選択) アナログ出力(ヘッドホン/イヤホン出力) ●基板サイズ：約39×66mm M3ネジで取付可能 ●USBケーブルは付属しておりませんので、別途ご用意ください ●USBケーブルはPCとUSB_DOUT2706間の長さを1.5m以内のものをお使いください。ケーブルが長すぎるとノイズの発生や音が途切れるなどのトラブルの原因となります。

【概要】 おなじみの高性能・可変電圧三端子レギュレータIC「LM317T」と「LM337T」を使った正負(±)電源基板の組立キット。整流、平滑回路を外付けすることによって、安定化された±の電源を作ることができます。出力電圧は基板上の半固定抵抗で±1.25V～±15Vの範囲でプラス・マイナスを個別で設定できます。外側にボリュームを接続すれば、外部からの出力電圧を設定することも可能。 【詳細】 ●プリアンプ等のオーディオ回路電源やオペアンプICを使った各種実験用の電源など、幅広く活用できます ●オーディオ用電解コンデンサ採用 ●放熱器、熱伝導シリコンゴムシート、レギュレータ、放熱器用固定ネジは付属しています ●出力電圧：±1.25～±15V(プラス側、マイナス側独立に設定可能) ●出力電流：約0.5A(最大) ●基板サイズ：約86×44mm ●M3ネジで取付可能

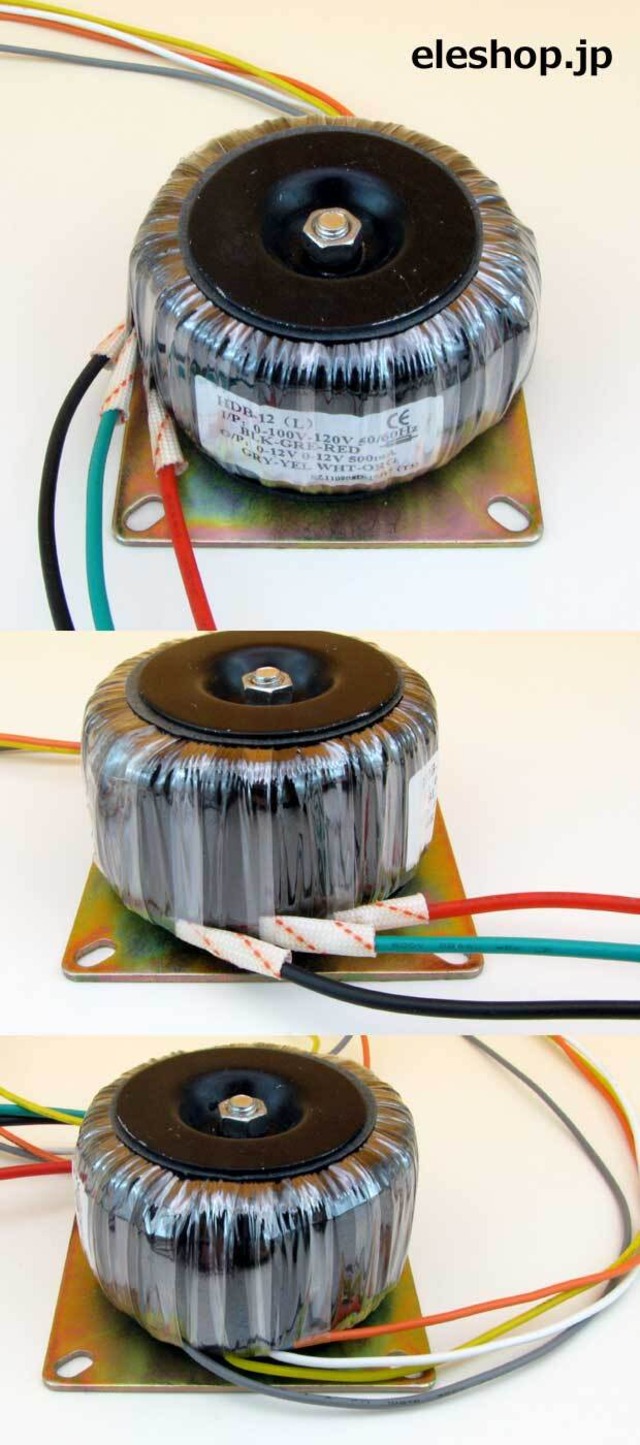

【概要】 磁性体に継ぎ目のないドーナツ状のトロイダルコアを使用したトロイダルトランス。漏れ磁束が非常に少なく、ノイズの発生も抑えており、オーディオ電源の作成などに適しています。 【詳細】 ●出力：0V(灰)-12V(黄)/500mA、0V(白)-12V(橙)/500mA ●入力：0V(黒)-100V(緑)-120V(赤) 50/60Hz ●出力ケーブル長さ：約60cm(AWG22) ●入力ケーブル長さ：約60cm(AWG22) ●自動復帰タイプ温度ヒューズ(85℃)付 ●固定穴付ベース：65mm角 ●固定穴サイズ：M4向けサイズ×4 ●本体サイズ：約60φ×H34mm ●重さ：約0.45kg(実測) ●ご注意：トランス取付時の注意として、トランスの中心にあるボルトの両端(上端、下端)と金属シャーシやフレームなどが 　接触しないよう(ループ状態にならないよう)に取り付けてください。

【概要】 磁性体に継ぎ目のないドーナツ状のトロイダルコアを使用したトロイダルトランス。漏れ磁束が非常に少なく、ノイズの発生も抑えており、オーディオ電源の作成などに適しています。 【詳細】 ●出力：0V(灰)-15V(黄)/1.0A、0V(白)-15V(橙)/1.0A ●入力：0V(黒)-100V(緑)-120V(赤) 50/60Hz ●出力ケーブル長さ：約60cm(AWG22) ●入力ケーブル長さ：約60cm(AWG22) ●自動復帰タイプ温度ヒューズ(85℃)付 ●固定穴付ベース：70mm角 ●固定穴サイズ：M5向けサイズ×4 ●本体サイズ：約78φ×H40mm ●重さ：約0.7kg(実測) ●ご注意：トランス取付時の注意として、トランスの中心にあるボルトの両端(上端、下端)と金属シャーシやフレームなどが 　接触しないよう(ループ状態にならないよう)に取り付けてください。

【概要】 T.I.社のSRC4192及び、その周辺最小パーツと設定・接続用コネクタを実装したオーディオ実験基板。入力されたオーディオシリアル信号のサンプリング周波数を16倍までの整数倍に上げる「アップサンプリング」、または1/16までの整数分の1に下げる「ダウンサンプリング」して出力できます。 【詳細】 ●対応サンプリング周波数：最小4kHz～最大212kHz ●入力-出力サンプリング周波数比：16：1～1：16(整数比) ●変換可能範囲：1/16倍～16倍の整数倍または整数分の1 ●入力フォーマット：24bit左寄せ(LJ)・24bit I2S、 16、18、20、24bit右寄せ(RJ) ●出力フォーマット：16、18、20、24bit左寄せ・I2S・右寄せ(RJ) ●各種動作設定：ジャンパにて設定 ●動作モード：マスター/スレーブ ●電源：3.3V(単一電源) ※5V系ロジックとは直接接続不可

【概要】 磁性体に、継ぎ目のないドーナツ状のトロイダル・コアを使用した電源トランスです。漏れ磁束が非常に少なく、ノイズの発生も微少なのでパワーアンプなどのオーディオ機器に最適です。 【詳細】 ●入力：0-100V-120V(黒-緑-赤) 50/60Hz ●出力：0-15V 3A(黄-灰) / 0-15V 3A(橙-白) ●サイズ：約φ80×60(H)mm /ベース部：約80mm×80mm 　※サイズは目安です ●取付け穴：M5ネジ用楕円穴×4カ所 ●取付けネジサイズ：M5 ●重量：約1.45kg ●ケーブル長さ：約600mm(AWG20) ●温度ヒューズ(85℃)を内蔵 ●ご注意：トランス取付時の注意として、トランスの中心にあるボルトの両端(上端、下端)と金属シャーシやフレームなどが 　接触しないよう(ループ状態にならないよう)に取り付けてください。

【概要】 磁性体に、継ぎ目のないドーナツ状のトロイダル・コアを使用した電源トランスです。漏れ磁束が非常に少なく、ノイズの発生も微少なのでパワーアンプなどのオーディオ機器に最適です。 【詳細】 ●入力：0-100V-120V(黒-緑-赤) 20VA ●出力：0-6.3V 1.6A(灰-黄) / 0-6.3V 1.6A(白-橙) ●サイズ：約φ76×40(H)mm /ベース部：70mm×70mm ●取付け穴：M5ネジ用楕円穴×4カ所 ●取付けネジサイズ：M5 ●重量：約670g ●ケーブル長さ：約600mm(AWG20) ●温度ヒューズ(85℃)を内蔵 ●重さ：約0.7kg(実測) ●ご注意：トランス取付時の注意として、トランスの中心にあるボルトの両端(上端、下端)と金属シャーシやフレームなどが 　接触しないよう(ループ状態にならないよう)に取り付けてください。

【概要】 磁性体に、継ぎ目のないドーナツ状のトロイダル・コアを使用した電源トランスです。漏れ磁束が非常に少なく、ノイズの発生も微少なのでパワーアンプなどのオーディオ機器に最適です。 【詳細】 ●入力：0-100V ●出力：0-24V-48V(2A) ●サイズ：約φ85×H60mm /ベース部：80mm×80mm ●取付け穴：5×8mm(楕円・4カ所) ●取付けネジサイズ：M4 ●重量：約1.5Kg ●入力ケーブル長さ：約550mm(AWG20) ●出力ケーブル長さ：約600mm(AWG20) ●温度ヒューズ(85℃)を内蔵 ●重さ：約1.4kg(実測) ●ご注意：トランス取付時の注意として、トランスの中心にあるボルトの両端(上端、下端)と金属シャーシやフレームなどが 　接触しないよう(ループ状態にならないよう)に取り付けてください。

【概要】 磁性体に継ぎ目のないドーナツ状のトロイダルコアを使用したトロイダルトランス。漏れ磁束が非常に少なく、ノイズの発生も抑えており、オーディオ電源の作成などに適しています。 【詳細】 ●出力：0V(白)-9V(橙)/670mA、0V(灰)-9V(黄)/670mA ●入力：0V(黒)-100V(緑)-120V(赤) 50/60Hz ●出力ケーブル長さ：約60cm(AWG22) ●入力ケーブル長さ：約60cm(AWG22) ●自動復帰タイプ温度ヒューズ(85℃)付 ●固定穴付ベース：65mm角 ●固定穴サイズ：M4向けサイズ×4 ●本体サイズ：約60φ×H34mm ●重さ：約0.4kg(実測) ●ご注意：トランス取付時の注意として、トランスの中心にあるボルトの両端(上端、下端)と金属シャーシやフレームなどが 　接触しないよう(ループ状態にならないよう)に取り付けてください。
