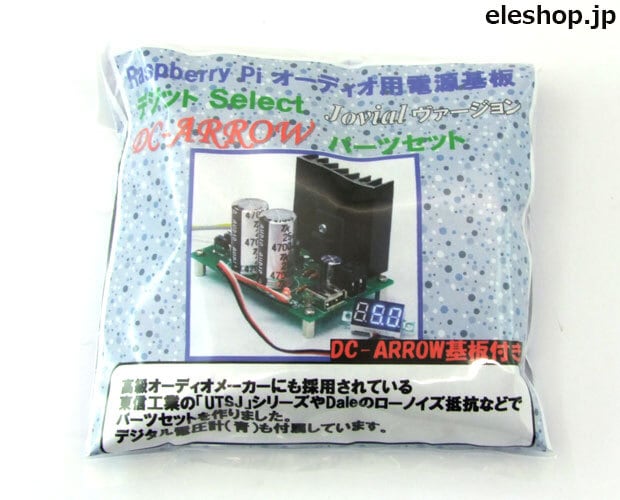

DC-ARROW-JV-PSET-PCB Rev4 / デジットSelect DC-ARROWパーツセット Jovialヴァージョン Rev4 (基板付)

【概要】
●プリント基板付

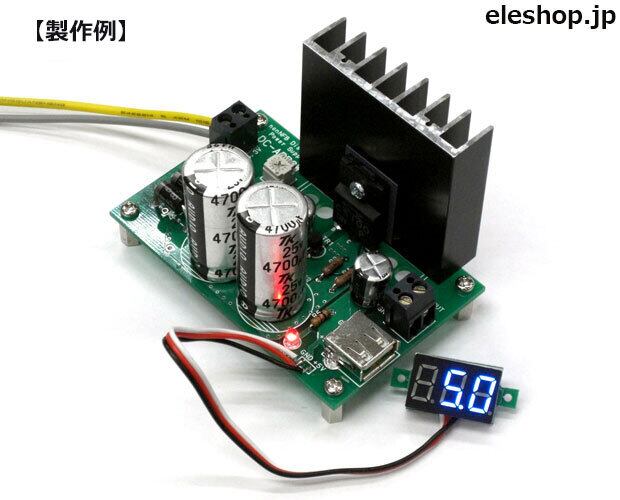

DC-ARROWのパーツセットに東信工業のオーディオ用コンデンサ「Jovialシリーズ/UTSJ」ヴァージョンが登場！1/2Wの抵抗には1%誤差のオーディオ用金被抵抗 DALE「CMF55」を採用しています。青色のデジタル電圧計も付属していますので、かっこいいケースに入れて製作してみてはいかがでしょうか？
※DC-ARROWプリント基板も付属しています。
※改良版Rev4によりTinker Board(S)に対応しました。
【詳細】
●改良箇所
●BC1.2規格に対応：
Tinker Board(S)のBC1.2規格(チャージャー規格)に対応できるように裏面にハンダショート用のランドを設けました。
ここにハンダをつけてショートすればOKです。
もちろん、ここをショートしてもRaspberryPiで、そのまま使えます。
従来版を購入された方も、上記のD＋、D－端子ショートでTinkerBoardで使えますのでご安心ください。

●φ16mmコンデンサの位置を変更：
φ16mmの電解コンデンサをC1、C2の場所へ付けるときに、シルクのセンターから少しずれた所に挿さるようにしていたのですが、
シルクの中心になるように足の位置を変更しました。

●デジットSelectパーツリスト：
・DC-ARROW電源基板×1
・オーディオ用電解コンデンサ：4700μF/35V(KA)×2
・オーディオ用電解コンデンサ：470μF/16V(KA)×2
・ショットキバリアダイオード：IN5822×4
・ターミナルブロック2P×2
・USB(A)コネクタ×1
・LED(赤)：SIL343UT3F×1
・オーディオ用抵抗：CMF55 150Ω 1/2W×3
・オーディオ用抵抗：CMF55 232kΩ 1/2W×1
・金属皮膜抵抗：1kΩ 1/4W×1
・トランジスタ： 2SC3113A、2SC5100
・可変抵抗器：500Ω×1
・ツェナーダイオード6.8V 1W：IN47396A×1
・ヒートシンク：15PB054-01050×1
・デジタル電圧計(青色標示)：SEDN-BL
・放熱用クールシート×1
・スペーサー、ネジ類×1式

●推奨トロイダルトランス：HDB-25(6.3V)
※DC-ARROWを2枚まで使用可能
　DC5V出力は最大で1.2A出力(瞬間的なピークは8Aまで)
※基板の組み立てについては メーカーホームページ を参考にしてください。
※必ずDC-ARROW基板単体で出力電圧が5.2Vになるように調整してからRaspberry Piを接続するようにしてください。
　未調整の状態で接続するとRaspberry Piを破壊する恐れがあります。
※Raspberry PiのUSB(A)ポートへ接続して他のUSB機器へバスパワーを供給するような使い方には向きません。
　その場合はUSB機器のセルフパワーをご使用ください。
