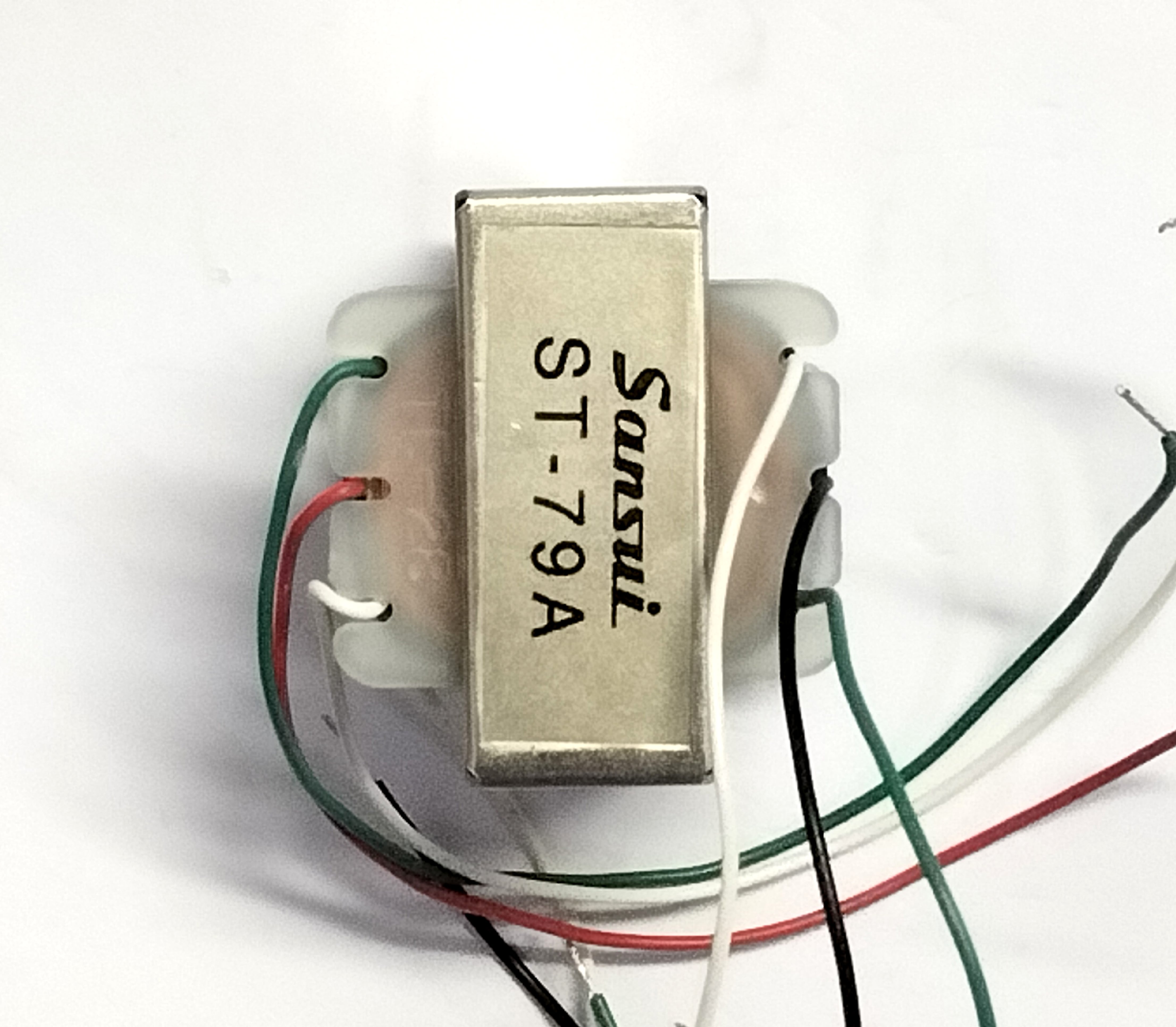

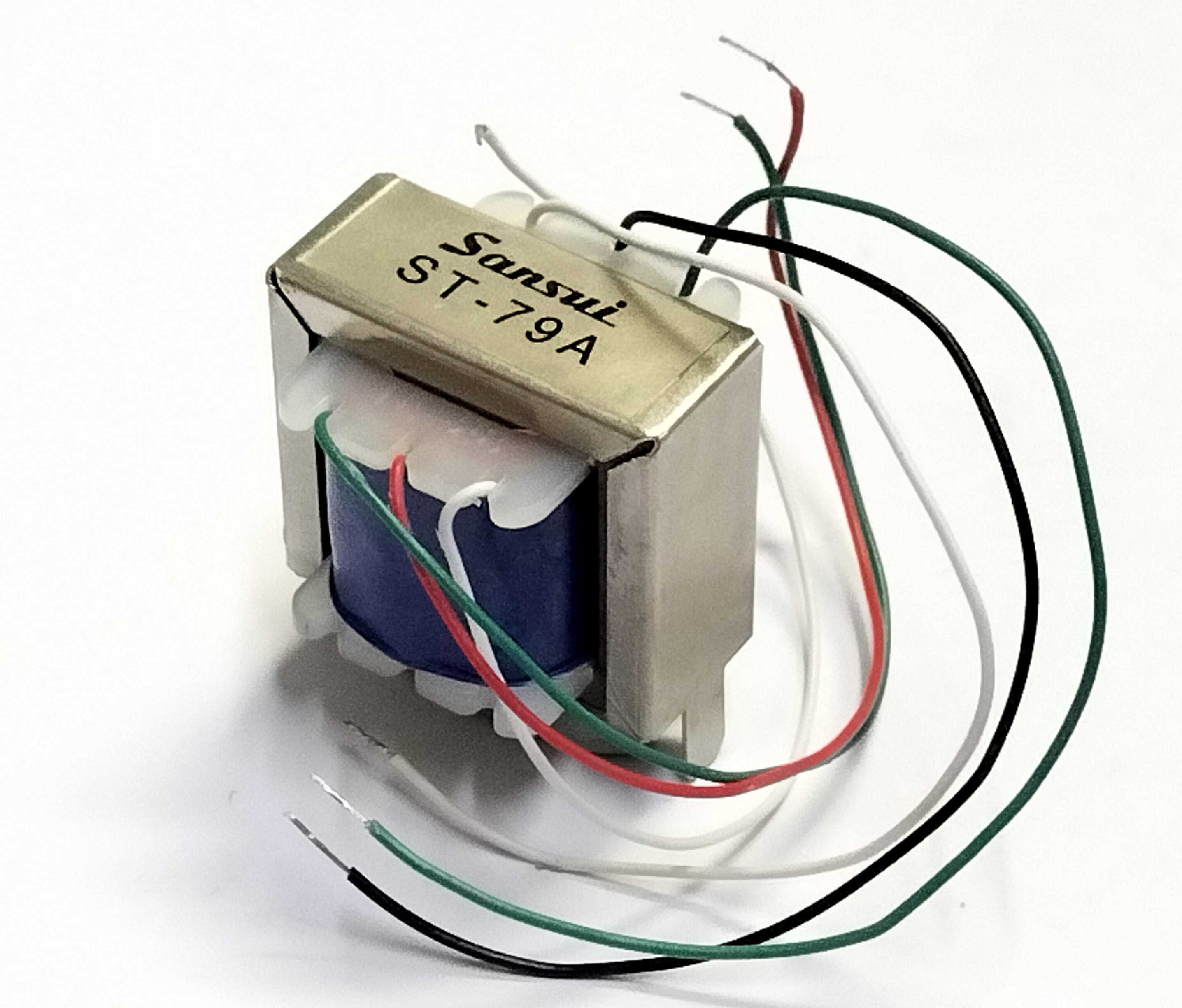

ST-79A / サンスイトランジスタ用ドライバートランス 600Ω(CT):40Ω(CT)

¥1,140

なら手数料無料の翌月払いでOK

送料は地域やサイズにより異なります。詳細を見る

¥7,500以上のご注文で国内送料が無料になります。

ブランド :SANSUI（サンスイ）

【概要】
高性能・高信頼性・高品質の信号伝送用トランスとして長年愛用されてきたサンスイSTシリーズのトランジスタ用ドライバートランスです。
イヤホン出力をライン入力に昇圧して入力するのに便利に使用できます(2次側をイヤホン出力、1次側をライン入力に接続します)。

【詳細】
インピーダンス : 1次側 600Ω(※): 2次側 40Ω(※) ※センタータップ付
巻数比 : 3.68:1
直流抵抗 : 1次側 36Ω : 2次側 2.5Ω (typ.)

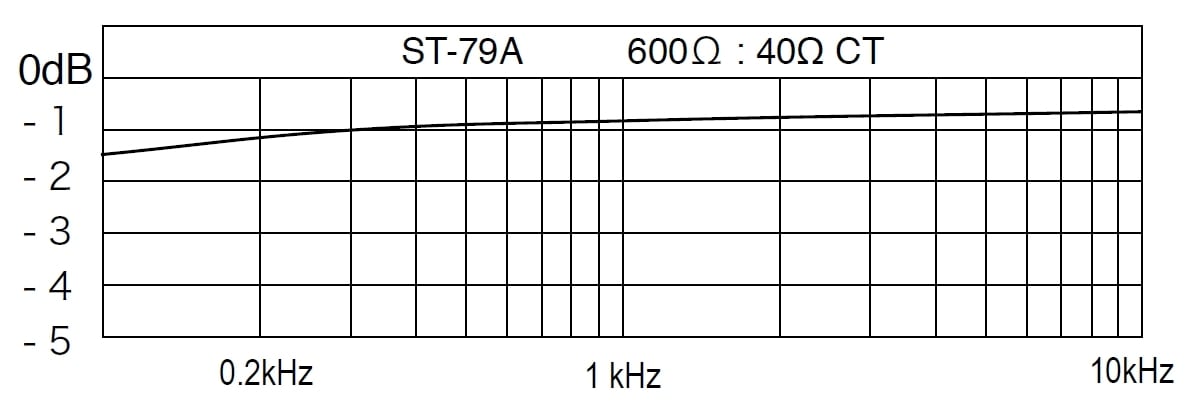

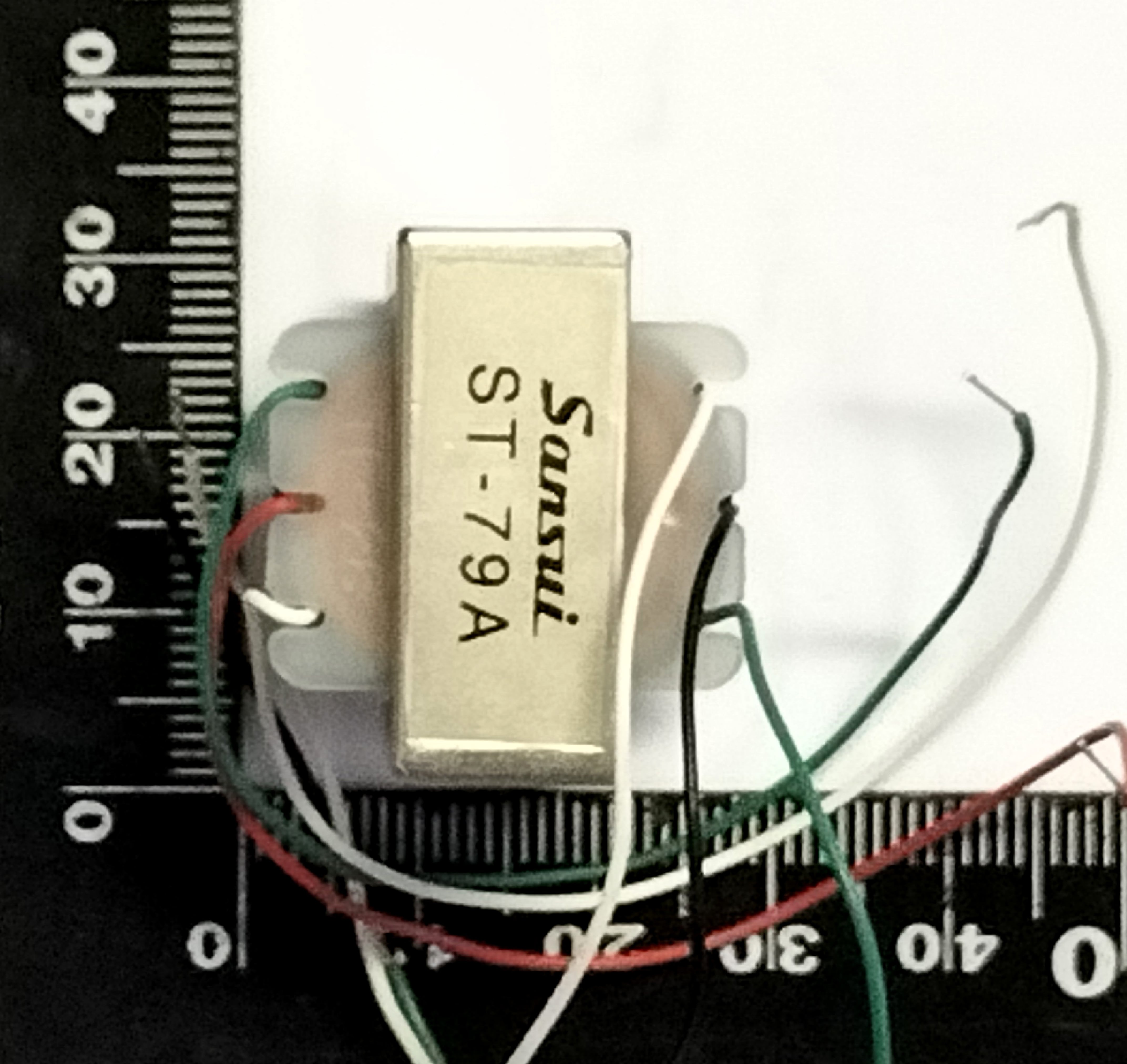

外形寸法 : 幅 29.5mm x 高さ 26.5mm x 奥行 25mm
質量 : 60g

【FAQ】
トランスの接続方法について
［Q］イヤホン出力をライン入力に接続する際のトランスの接続方法を教えてください。

［A］本トランスの2次側にイヤホン出力を、1次側にライン入力を接続します。
カタログによれば1次側は600Ω、2次側は40Ω(いずれもセンタータップ付)となっていますが、これはトランジスタアンプのドライバートランスとして使用する場合の表記です。

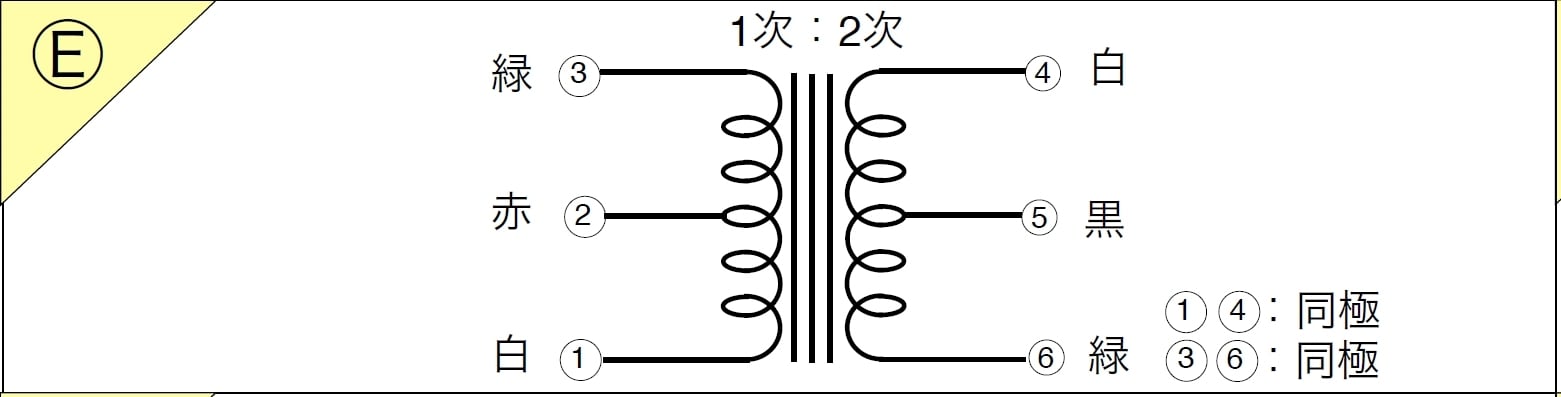

●イヤホンからの信号線をトランス2次側(センタータップ線の色が黒)に接続します。
信号側を白、グラウンド側を緑に接続し、センタータップの黒線は使用しません。
●トランス1次側(センタータップ線の色が赤)にライン入力を接続します。
信号側を白、グラウンド側を緑に接続し、センタータップの赤線は使用しません。

使用しないセンタータップの線はショートしないようチューブなどで絶縁してください。このときの昇圧比は1:3.68となり、イヤホン出力の電圧が3.68倍されてライン入力に入力されます。

製品情報
http://www.hashimoto-trans.co.jp/frame/stcat.pdf
