A-603L / MCカートリッジ/マイク用トランス

¥13,700

なら手数料無料の翌月払いでOK

送料は地域やサイズにより異なります。詳細を見る

¥7,500以上のご注文で国内送料が無料になります。

ブランド :SANSUI（サンスイ）

【概要】

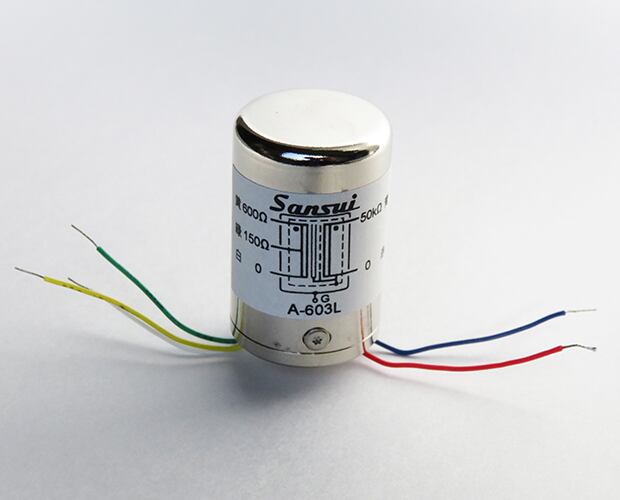

古くからサンスイの製品に用いられてきた、高性能なMCカートリッジ/マイク用トランス「A-603」のリード線タイプです。自作プリアンプの製作におすすめの高品質なインプットトランスです。

【詳細】
■仕様
●インピーダンス：
　　-一次：30～100Ω
　　-二次：OPEN
　用途：MC型カートリッジ用
●インピーダンス：
　　-一次：150～600Ω
　　-二次：50kΩ
　用途：マイクロホン用
●周波数特性：20Hz～50kHz
●電磁シールド：二重
●巻数比：1：10
●利得：+19dB

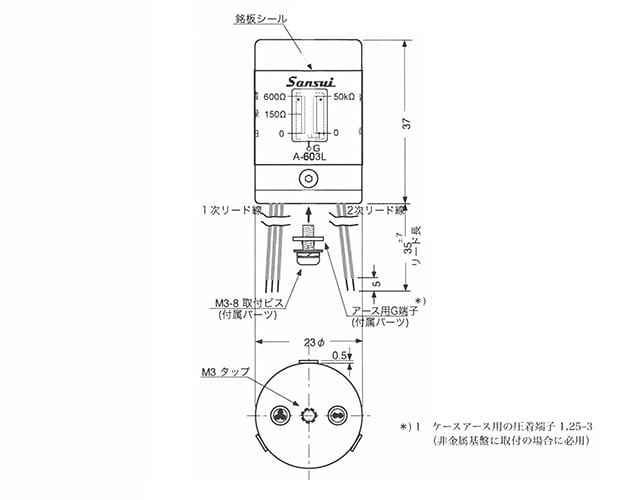

●形状と耐電圧：A6L　250V
●重量(g)：66

【FAQ】
トランスの接続方法について　(掲載日：2024/07/29)
［Q］トランスの接続方法を教えてください。

［A］本トランスはMCカードリッジおよびマイク(インピーダンス600Ω)兼用の昇圧トランスです。

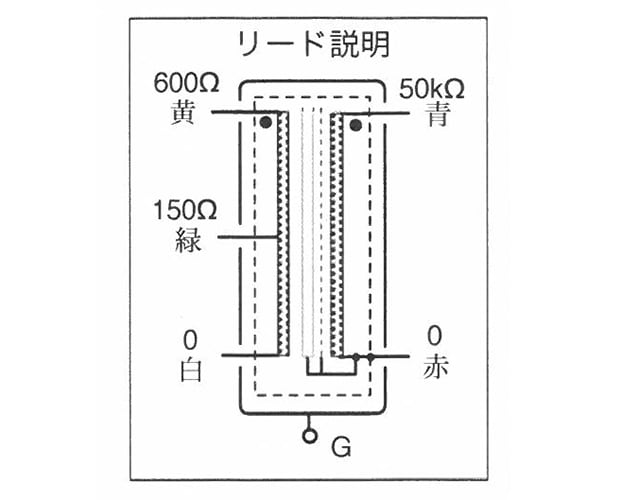

一次側に「600Ω、150Ω、0Ω」、二次側に「50kΩ」という表示がされていますが、これは600Ωのマイクに使用する際の表示です。MCカードリッジの昇圧トランスとして使用する場合は、次のように接続してください。

　　 ●MCカードリッジからの信号線をトランス一次側の「0Ω-600Ω」端子間に接続します。
　　このときの昇圧比は1:10になり、MCカードリッジの出力電圧が10倍されてイコライザアンプに入力されます。
　　 (※カードリッジによって音量が不足する場合は、カードリッジの信号線を「0Ω-150Ω」端子間に接続します。このときの昇圧比は1:20となります)

　　 ●トランスの二次側「0Ω-50kΩ」端子をイコライザアンプの入力に接続します。このとき、二次側に別途負荷抵抗を接続する必要はありません。

　　仕様の一次側インピーダンスが「30～100Ω」とあるのは、出力インピーダンスがこの範囲の MCカードリッジに適合する、という意味です。二次側が「OPEN」とあるのは、二次側に
別途負荷抵抗を接続する必要がない、という意味になります。
