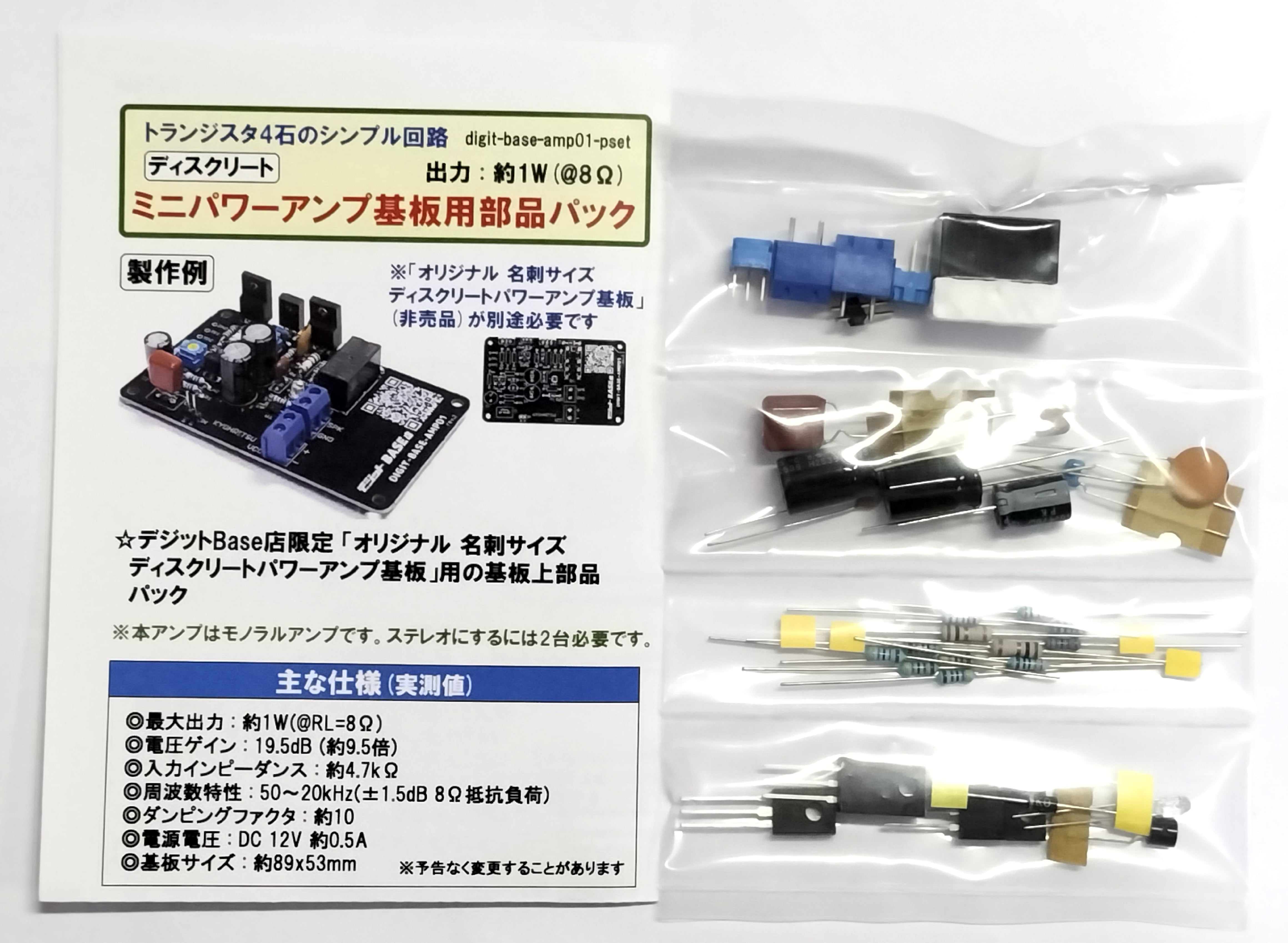

digit-base-amp01-pset / ディスクリートミニパワーアンプ基板用部品パック

¥1,540

なら手数料無料の翌月払いでOK

送料は地域やサイズにより異なります。詳細を見る

¥7,500以上のご注文で国内送料が無料になります。

ブランド : デジットキット

【概要】

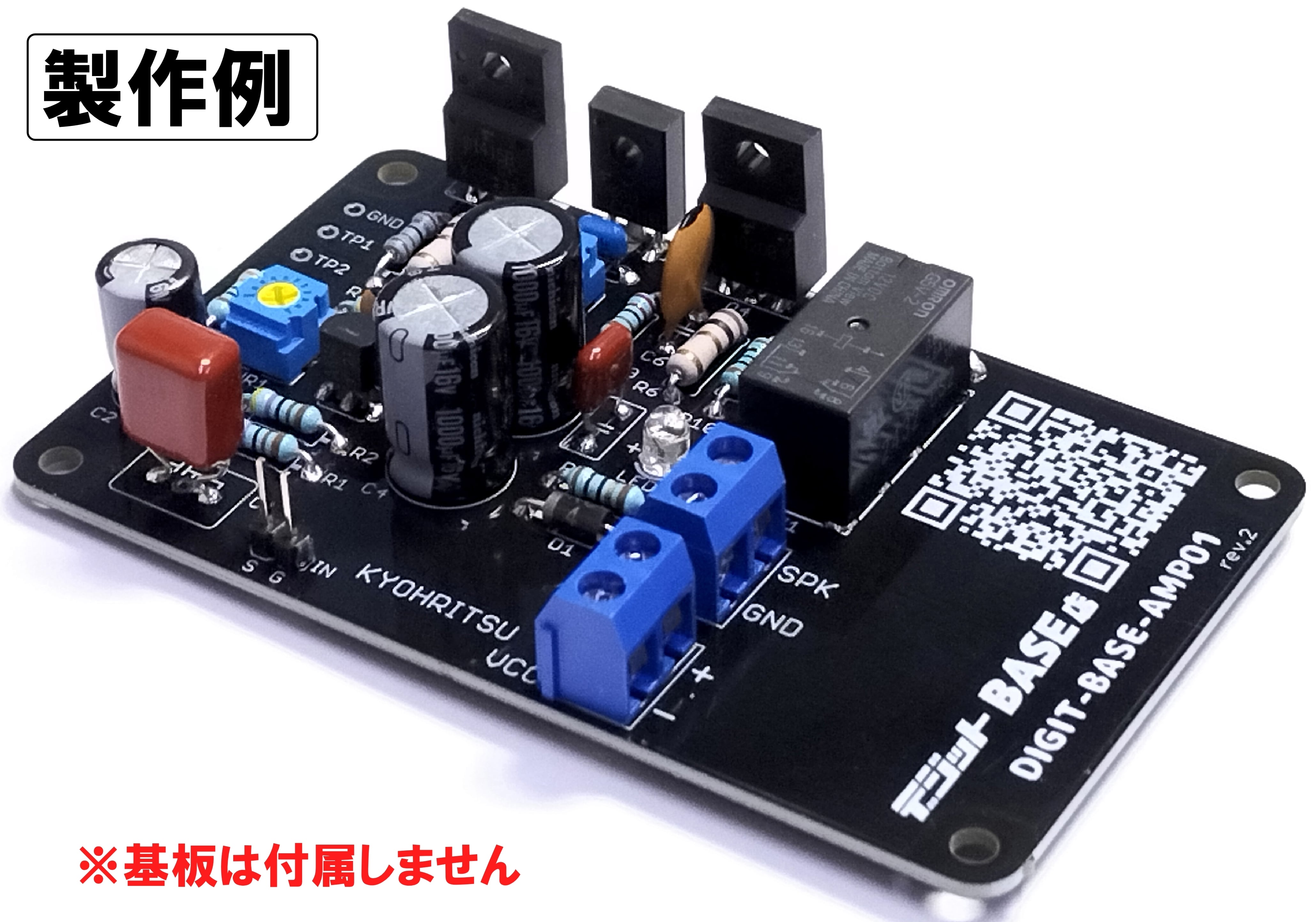

デジットBase店限定「オリジナル名刺サイズディスクリートパワーアンプ基板」の部品セットです。（基板上の部品のみになります。）
「オリジナル名刺サイズディスクリートパワーアンプ基板」(非売品)が別途必要です。
トランジスタ4石、出力段にダーリントントランジスタを使用したシンプル回路、出力約1W(@RL=8Ω, 電源電圧12V)のモノラルアンプが作れます。

【詳細】
※値はすべて実測値です。
●最大出力 : 約1W(@RL=8Ω)
●電圧ゲイン : 19.5dB(約9.5倍)
●入力インピーダンス : 約4.7kΩ
●周波数特性 : 50～20kHz(±1.5dB, 8Ω抵抗負荷)
●ダンピングファクタ : 約10
●電源電圧 : DC12V 約0.5A（アンプ1chあたり）
●基板サイズ : 約89x53mm
