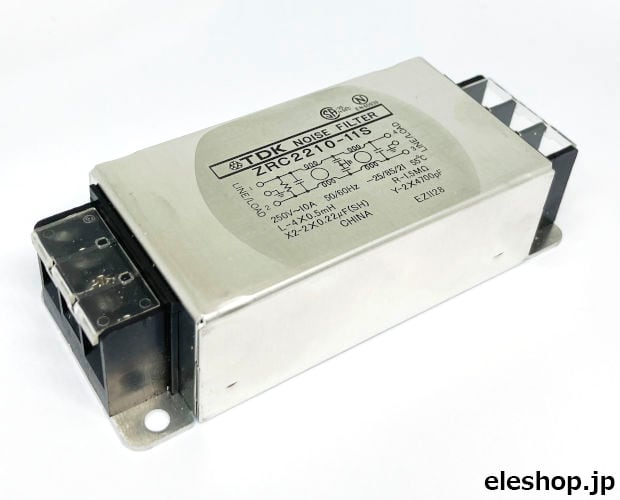

ZRC2210-11S / アモルファスコア電源ライン用EMCフィルタ 250VAC 10A

¥1,500 税込

なら手数料無料の翌月払いでOK

別途送料がかかります。送料を確認する

¥7,500以上のご注文で国内送料が無料になります。

メーカー : TDK(ティーディーケー)

【概要】
TDKのAC電源ライン用EMCフィルタ単相用中型角ケースタイプ　ZRC-11Sシリーズです。250VAC 10A。
●配線作業の容易なブロック端子台タイプです。
●小型・軽量化とともに高効率な熱設計をほどこし、10Aまでの大電流に対応できます。
●アモルファスコアを用いたコモンモードチョークコイルの優れたEMC抑止力で各種デジタル機器の誤動作防止に威力を発揮します。
●電源線から侵入する高電圧パルスに対して、鋭利な減衰特性を発揮します（2000V、400ns のパルス入力に対し、20dB 以上の減衰効果を示します）。

【詳細】
●定格電圧：250VAC
●定格電流：10A
●漏洩電流：1mA：max(250V60Hz)
●直流抵抗：50mΩmax
●使用温度範囲：－25～85℃
●ディレーティング開始温度：55℃
●減衰特性周波数範囲：
・対称波減衰量40dB保証：0.5～30MHz(5～30℃)
・非対称波減衰量40dB保証：0.5～30MHz(5～30℃)
●パルス減衰特性入力パルス電圧：
・対称波減衰量20dB保証：1.2kV
・非対称波減衰量20dB保証：1.2kV

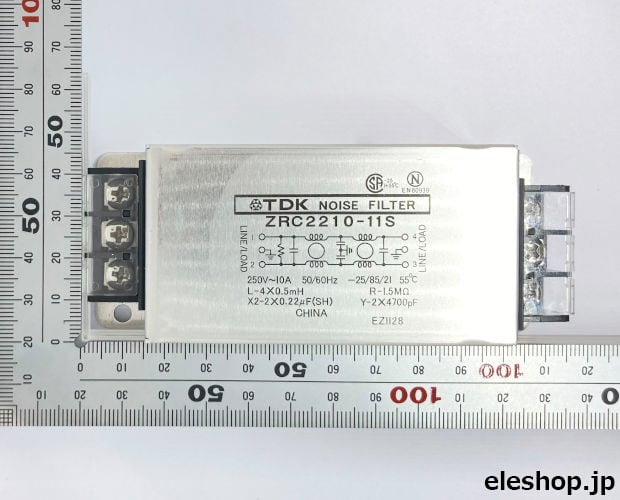

●大きさ：117x47x30mm
