WP-AAMP8W-SET / MOS-FET A級動作パワーアンプ基板完成品セット

¥14,850 税込

残り1点

なら手数料無料の翌月払いでOK

別途送料がかかります。送料を確認する

¥7,500以上のご注文で国内送料が無料になります。

ブランド : WonderPure(ワンダーピュア)

【概要】
・マニア憧れの「A級動作アンプ」を手作りできます。

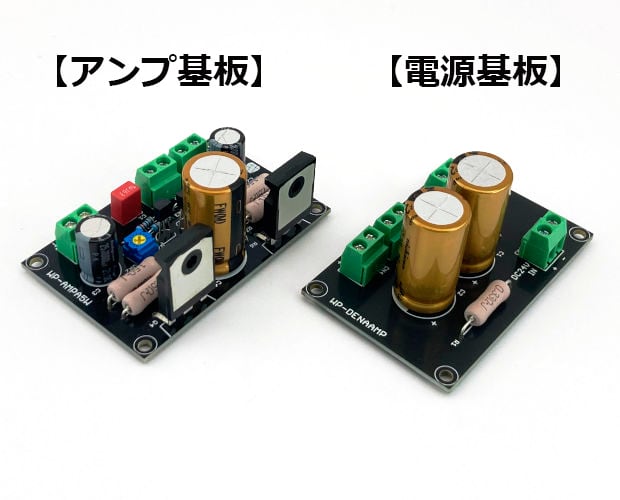

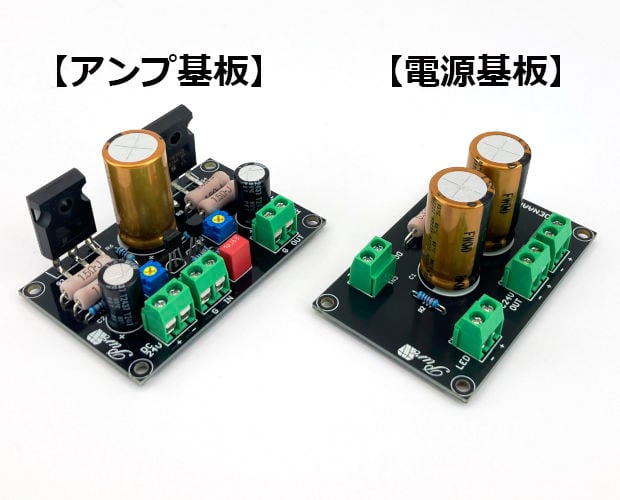

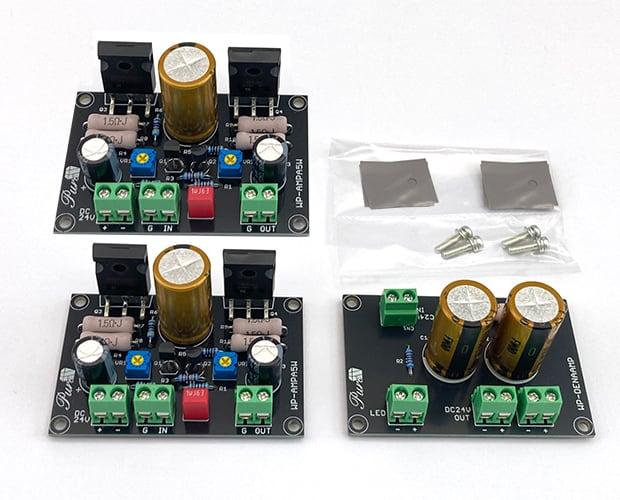

　アンプ基板2枚と電源基板1枚をセットにしました。
・最大出力…8W＋8W
・定格出力…4W＋4W
・電源はDC24V 2.5A以上のACアダプターを推奨
・3極管シングルアンプのような「チャーミングな音質」が特長です。
　高能率フルレンジスピーカーとの組み合わせで真価を発揮します。
・本キットは中～上級者を対象にしています。
　ディスクリート構成のプッシュプルアンプですので「DCバランス調整」と
　「アイドリング電流調整」が必要です。
　付属の説明書には調整方法を詳しく解説しています。

※チャーミングな音質とは・・・聴く人の感性に訴えかけ、心に響くような心地よさと個性を兼ね合わせた音質といわれています。

【詳細】
●製品仕様
電源電圧：DC24V (2.5A以上を推奨)
出力：
　8W＋8W (8Ω負荷 1kHz THD10%)
　4W＋4W (8Ω負荷 1kHz THD2%)
負荷インピーダンス：4～16Ω
基板寸法：幅72mm×奥行き47mm×高さ33mm
　(アンプ基板　電源基板とも)
アンプ基板には電源ON-OFF時のポップノイズ防止回路を搭載

ご注意
　パワーMOS-FETには必ず「放熱器」を装着してください。
　(推奨放熱器は説明書に記載しています)
　A級動作アンプは常時フルパワーの電力を消費します。
　そのため、推奨放熱器を装着しても約60度まで上昇します。
　(室温20度のとき)
