TRHPA-KIT01 / 超低ひずみヘッドフォンアンプキット

¥44,000 税込

なら手数料無料の翌月払いでOK

別途送料がかかります。送料を確認する

¥7,500以上のご注文で国内送料が無料になります。

【概要】
本製品は「トランジスタ技術2025年9月号」に掲載されている下記の基板と、
基板を組み込んで使用できるアクリルケースがセットになっています。
■超低ひずみヘッドホン・アンプ・モジュール / TRHPA-0001A ×2枚
■アナログ・オーディオ・マザー基板 / TRAMB-0001A ×1枚
※本製品は、組立が必要なキットとなります。
※各基板は、はんだ付けが必要です。

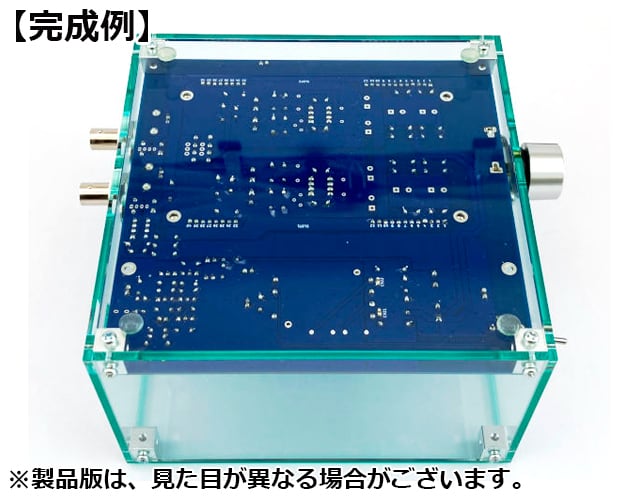

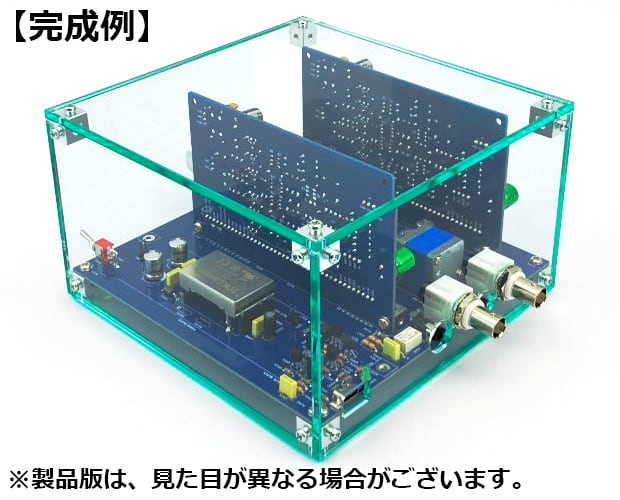

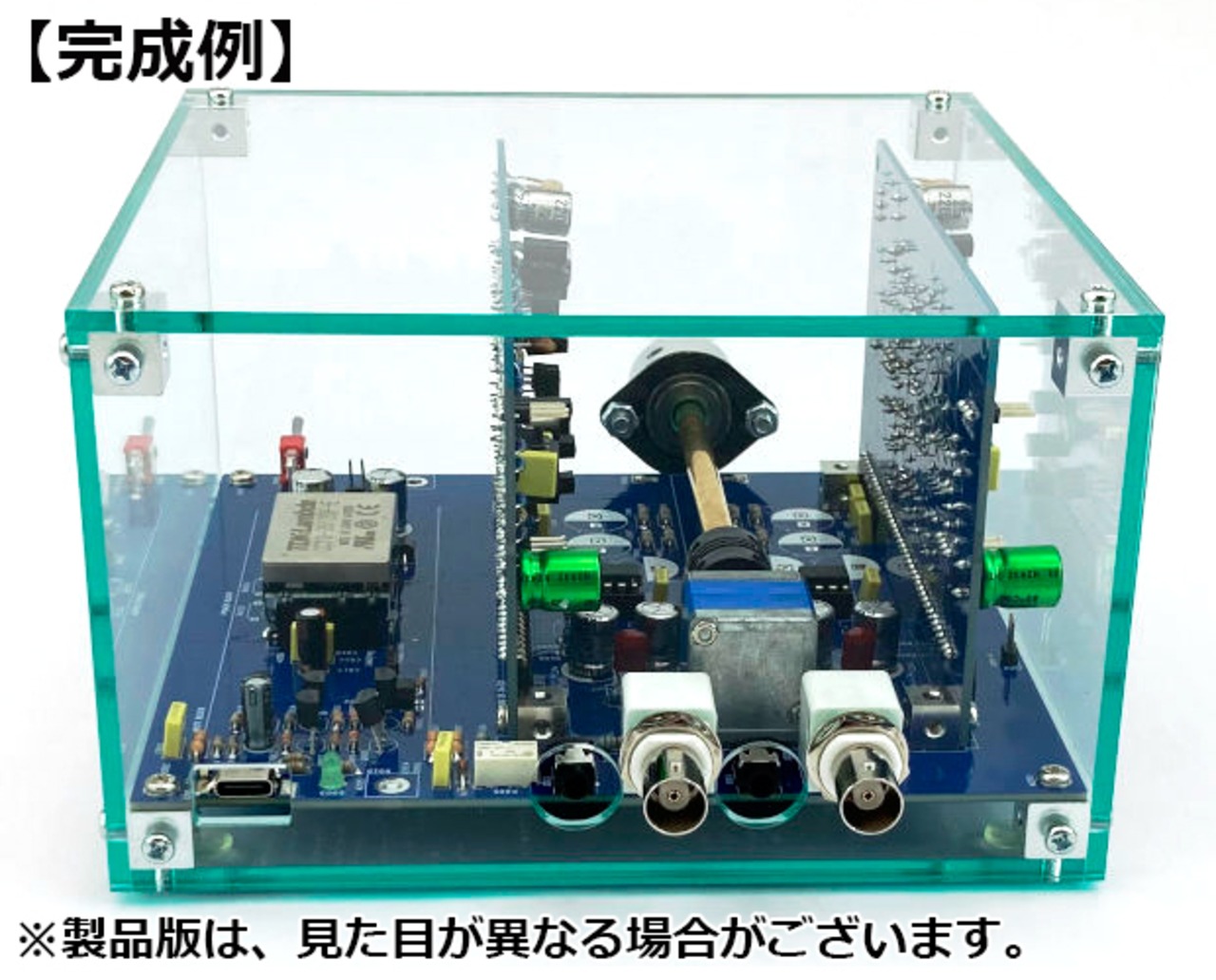

超低ひずみヘッドフォンアンプを手作りできる、すべてのパーツが揃ったフルキット
・オペアンプとディスクリート部品を組み合わせた独自の電流アシスト回路を搭載し市販製品レベルの低ひずみヘッドフォンアンプを工作で楽しめるキットです。
・モジュール構造を採用し回路図添付※しているため、回路の知識は必要ですが、将来自分だけのオリジナルモジュール基板を作成してスロットに挿入して使用することもできます。

・左右独立したモノラルヘッドフォンアンプモジュールアンプを２基搭載
・ヘッドフォンアンプモジュールはソケット式のため交換可能
・詳しい回路図付きのため将来モジュール部分を自作モジュールに変更することも可能
・大型高品質ボリュームとベアリングを採用しなめらかな操作性。
・モジュール基板を眺められるガラスカラーアクリルケース採用。
・組立のコツがわかる「組み立てのしおり」つき。

※本品はモジュール部分のみ、オンキヨー株式会社の特許回路(特許第7206472号、米国 US10862437B2)を使用しているため、
　同回路を用いての商用利用はオンキヨー株式会社にお問い合わせください。

【詳細】
●主な仕様
・電源電圧：USB 5.0V (TYPE-Cコネクタ)　2.4A以上(3.0A対応アダプター推奨)
　入力：ラインレベル 1系統(BNCコネクタ) 、3.5mmミニプラグ(どちらか片方のみ使用可能)
　出力：3.5mmミニプラグ
・外形寸法：157(W)×90(H)×159(D)mm(突起部は含まず)
・重量：約0.72kg

●必要な工具
・ハンダこて
・ハンダこて台
・ニッパー
・ピンセット
・プラスドライバー(1番)(2番)
・六角レンチ(1.5mm)(2.0mm)

【ご注意】
●本製品は音質を重視しショートタイプのミュート回路を搭載しています。
　電源投入時に入力に大きな信号電圧が入力されているとショート状態の回路に電流が流れてしまうため故障の原因となります。
　ご使用時はボリュームを絞り切った状態で電源投入していただきますようお願いいたします。
●ミュート解除後にボリュームを上げてください。

製品情報 : https://www.kyohritsu.com/eclib/PDF/T/TRHPA-KIT01.pdf
