TROP-006MF / マルツエレックオーディオ用ディスクリートオペアンプ【1回路】

¥4,255 税込

なら手数料無料の翌月払いでOK

別途送料がかかります。送料を確認する

¥7,500以上のご注文で国内送料が無料になります。

【概要】
オーディオ用ディスクリートオペアンプ【TROP-006MF】の概要

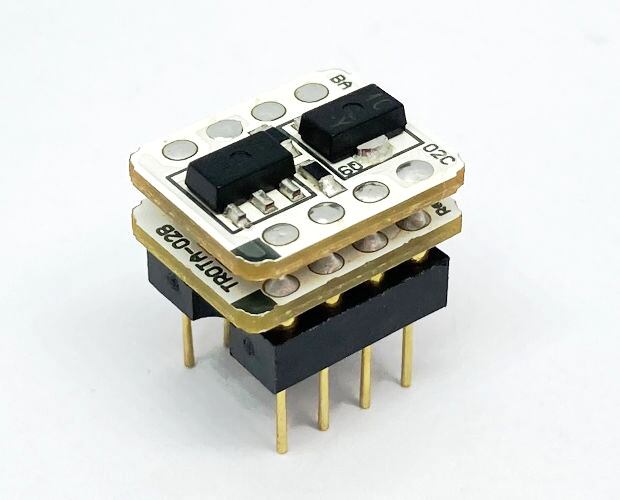

8ピンDIPタイプのオーディオ用ディスクリートオペアンプ
TROP-006MFは、DIPタイプのシングルオペアンプとピン互換性を持たせたFET入力のディスクリートオペアンプです。トランジスタ技術誌に発表されたディスクリートオペアンプTROP-001を改良したものです。改良点は2つで、1つは差動入力段のFET化、もう1つは出力段に新回路を採用したことです。使用したFETの2SK3320は、ノイズ特性や量産バラつきなどが保証されています。その他、回路定数を見直すことによって幅広い動作電源電圧を確保し、過大入力時の応答特性などを改善しています。出力電流は±500mAで、TROP-001から引き継いだ低負荷ドライブ能力は、ローインピーダンスヘッドホンを低歪率で直接ドライブできます。

※データシートPDFの回路図に表示されている1・5・8番ピンは使用しません。なにも接続しないでください。

【詳細】
・推奨電源電圧：±4.5V～±15V
・THD＋N：0.01%以下(クリッピングパワー、20Hz～20kHz、Av=6dB、30Ω負荷)
・最大出力電流：500mApeak
・残留ノイズ：1μV以下(A 補正、入力ショート、ユニティゲイン)
・fT：2MHz
・スルーレート：±14V/μs(VCC/VEE±12V)
・消費電流：±12mA(VCC/VEE±12V)、±8mA(VCC/VEE±5V)

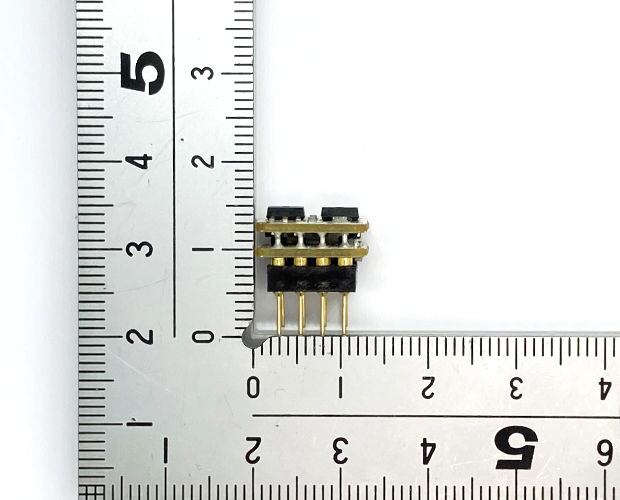

・サイズ：W13×D11×H10mm(端子部含まず)
