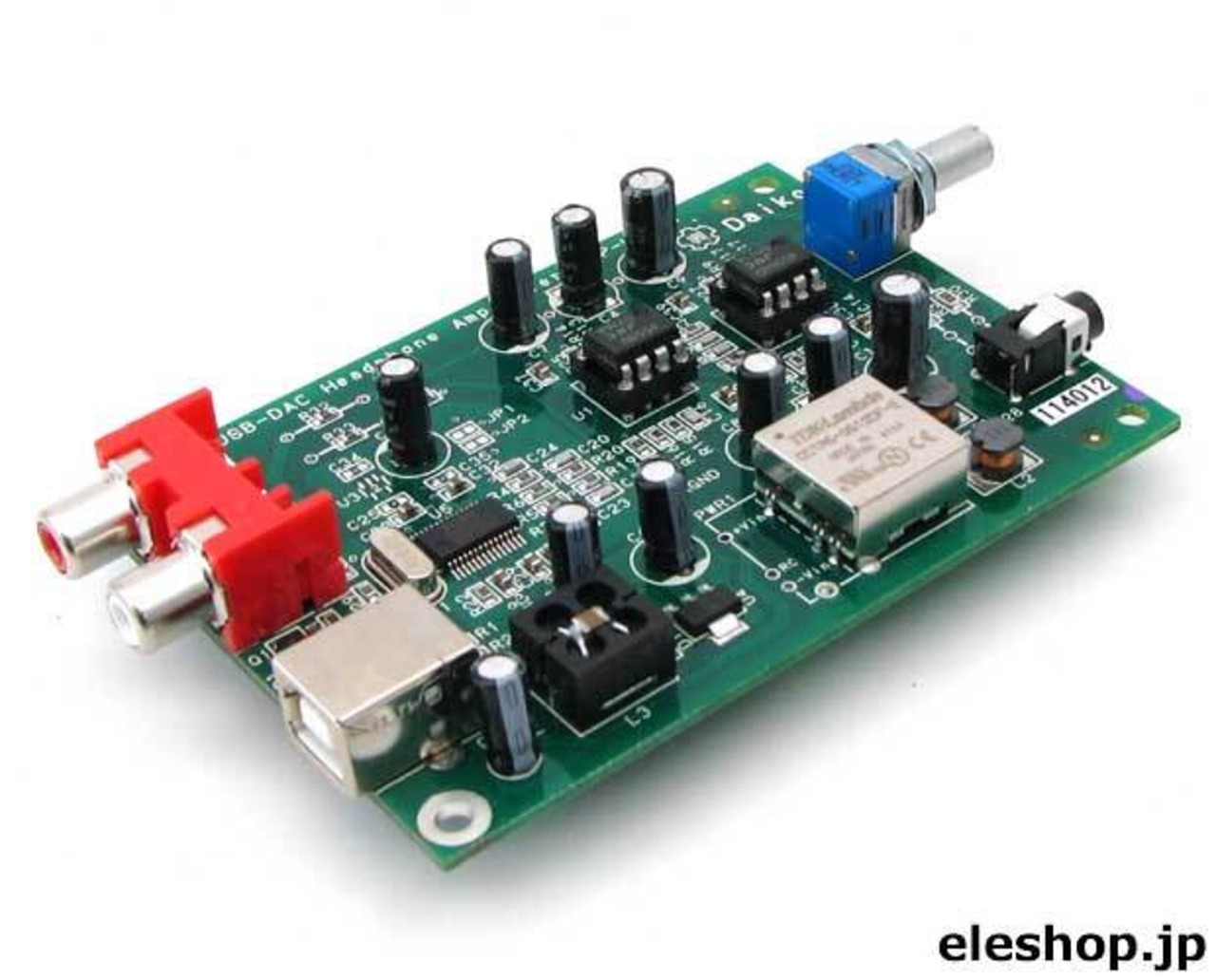

DKP-UHR27 / PCM2704使用 オーディオUSB-DACヘッドホンアンプ基板【基板完成品】

【概要】
「もっと手軽にオペアンプで遊ぼう！」をコンセプトに、評価、改造を前提とした遊べるオーディオUSB-DACヘッドホンアンプ基板。ノーマルの回路性能を最適化し、ユーザーによるグレードアップを十分楽しめるような特徴を持たせ、性能の高い電源部を最初から搭載し、音作りに専念できるように構成。デジタル部とアナログ部を明確に分けて、ノイズの影響を最小限に抑えている。

【詳細】
●メーカー：大興電気
●USB-DACチップ：TI PCM2704
●サンプリングレート：32,44.1,48kHz
●量子化ビット数：16Bit
●電源：USBバスパワー(＋5V 500mA)
●DAC電源：セルフパワーモード

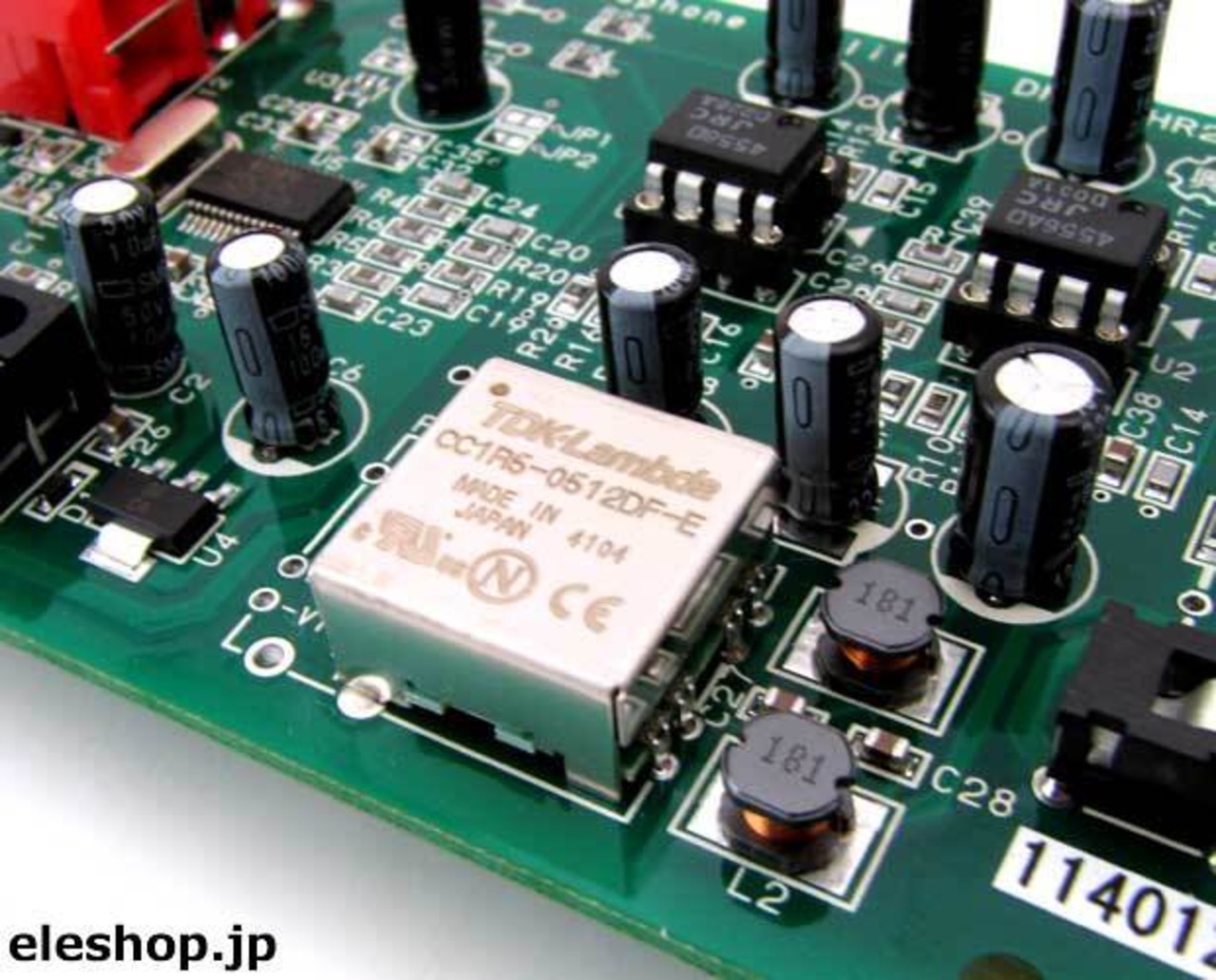

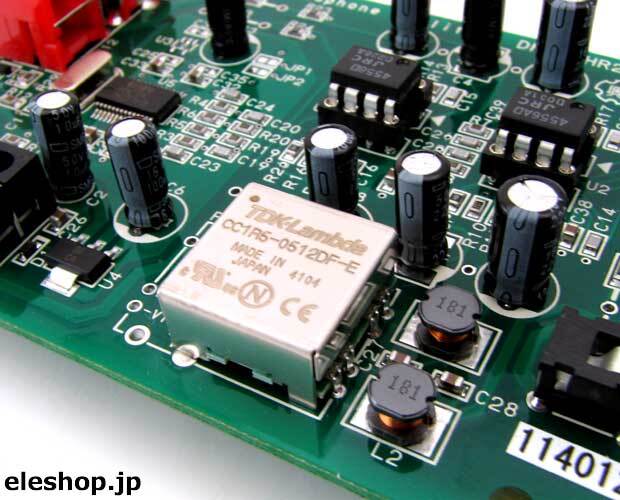

●回路電圧：デジタル3.3V、アナログ±12V

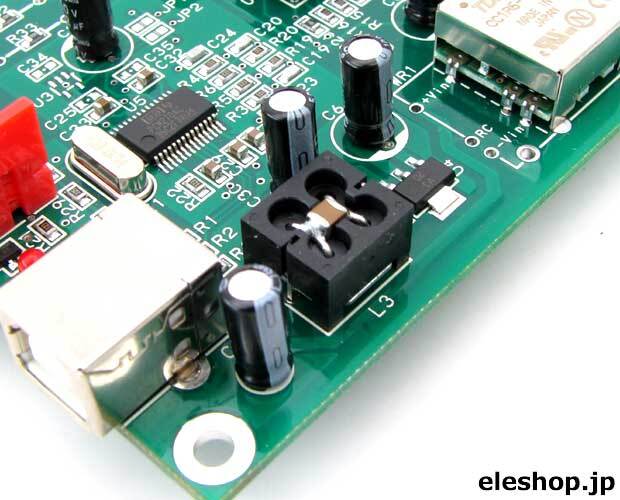

●入力端子：USB-B

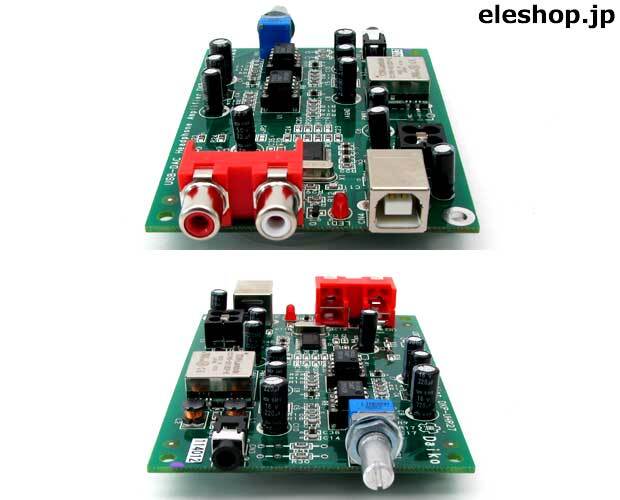

●出力端子：RCAライン、ヘッドホン3.5mmφミニジャック
●接続負荷：RCA出力10kΩ以上、ヘッドホン出力16Ω以上
●推奨ヘッドホン：40Ω前後
●電圧増幅段：4558オペアンプ ゲイン2倍
●電力増幅段：4556オペアンプ ゲイン3倍
●RCA出力：レベル固定
●ヘッドホン出力：ボリュームコントロール有
●安全回路：500mAリセッタブルヒューズ付

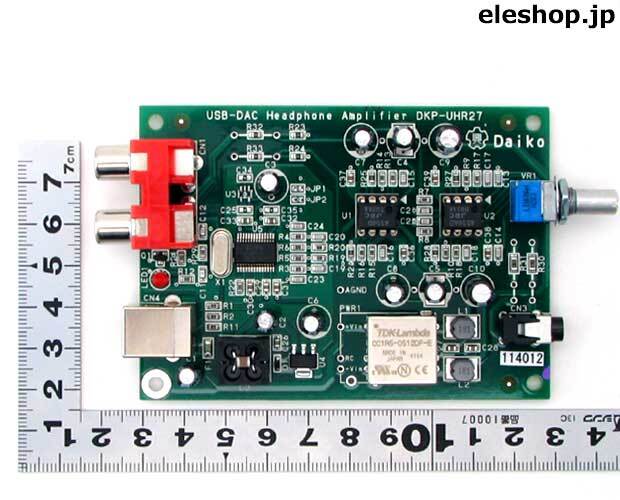

●大きさ：99.0(W)×70.5(D)×15.0(H)
※この製品はテスターや半田ごての使用経験があって、ある程度回路知識がある事を前提としてます
※改造における事故等には一切責任を負いません
