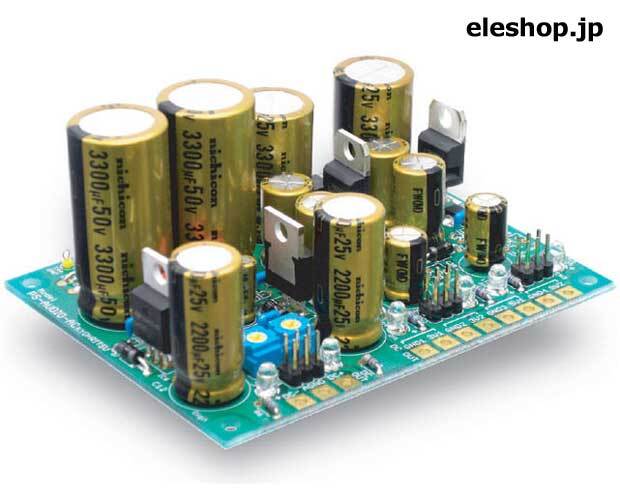

PS-AUDIO-AC / デジタルオーディオ試作実験用電源基板KIT

【概要】

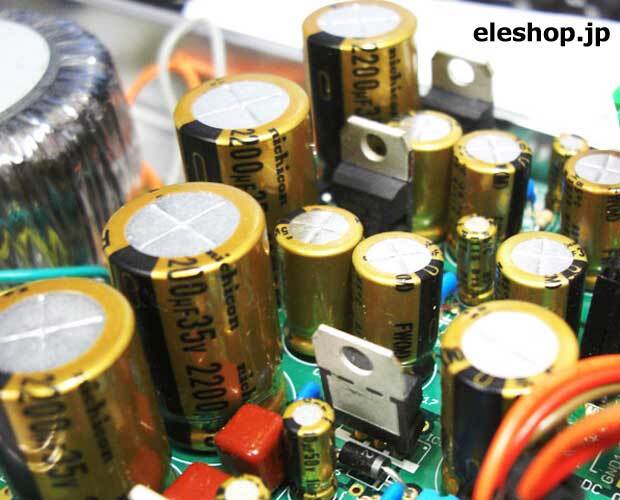

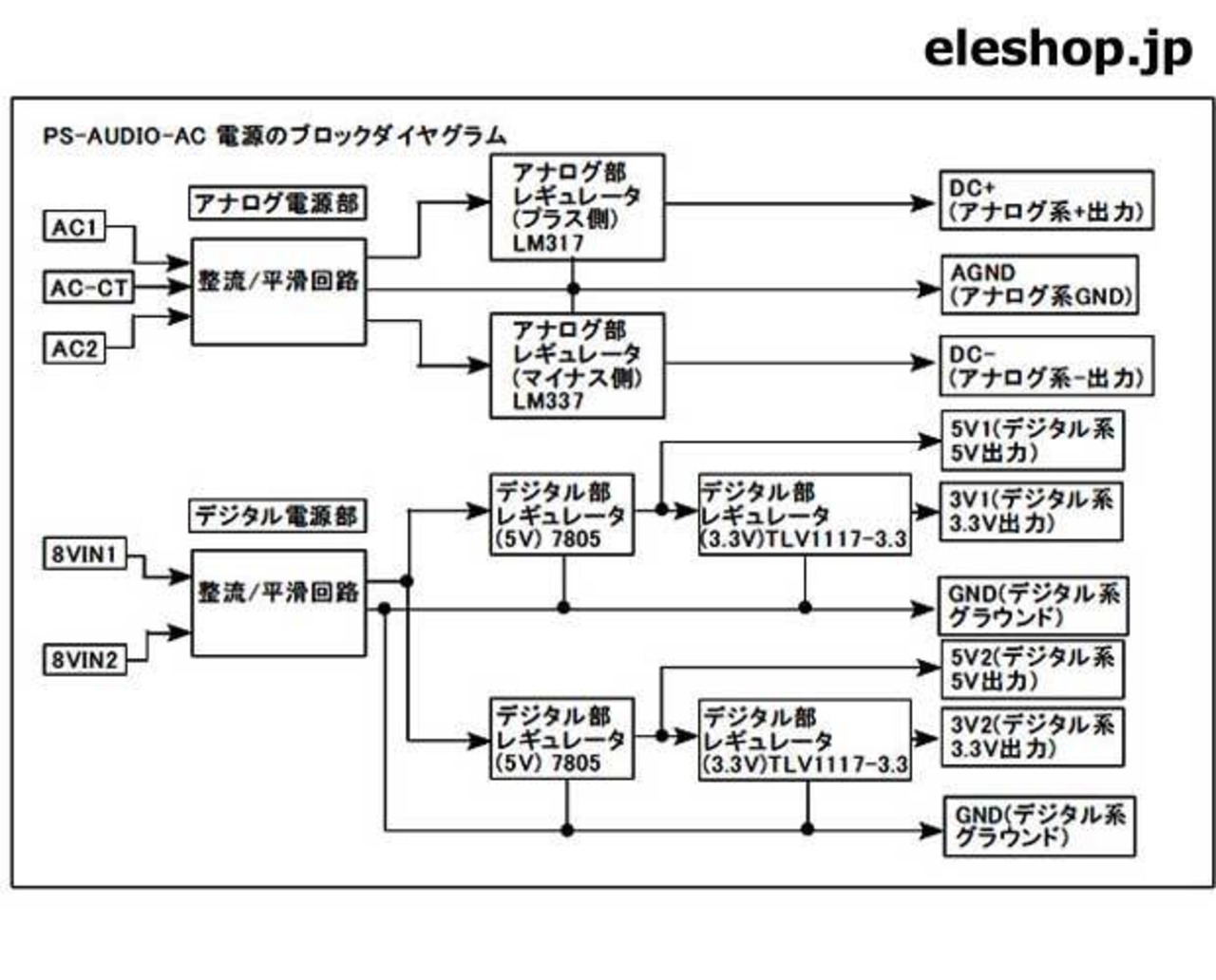

デジタルオーディオの試作実験でよく使用する電源部分を1枚の基板にしました。デジタル電圧出力回路とアナログ電圧出力回路は基板上で分離。1次側の入力回路にはアナログ/デジタルそれぞれ個別に整流・平滑回路を搭載していますので、電源用トランスを接続するだけで簡単に高性能な電源を製作できます。デジットオリジナル・デジタルオーディオ独立実験基板シリーズの電源としても最適。

【詳細】
◎入力部
●デジタル用入力電圧：AC8V
●アナログ用入力電圧：AC0V-18V-36V(36Vセンタータップ付)
◎出力部
●デジタル電源部出力電圧：3.3V/5.0V(2系統)
※追加パーツにより3.3V出力を可変出力に変更可能
●アナログ電圧部：±1.25V～±15V(可変出力)
※正・負の出力電圧は個別で可変設定
※デジタル電源部とアナログ電源部のGNDは分離
◎出力電流
●デジタル電源部3.3V：2系統合計約250mA
●デジタル電源部5.0V：2系統合計約100mA
●アナログ電源部(可変)：正・負合計約100mA(±15V時)
※出力電圧によります
◎その他
●推奨電源トランス：トロイダルトランス HDB-12(8V)
●各電圧出力パイロットLED付
●基板サイズ：91×71mm
