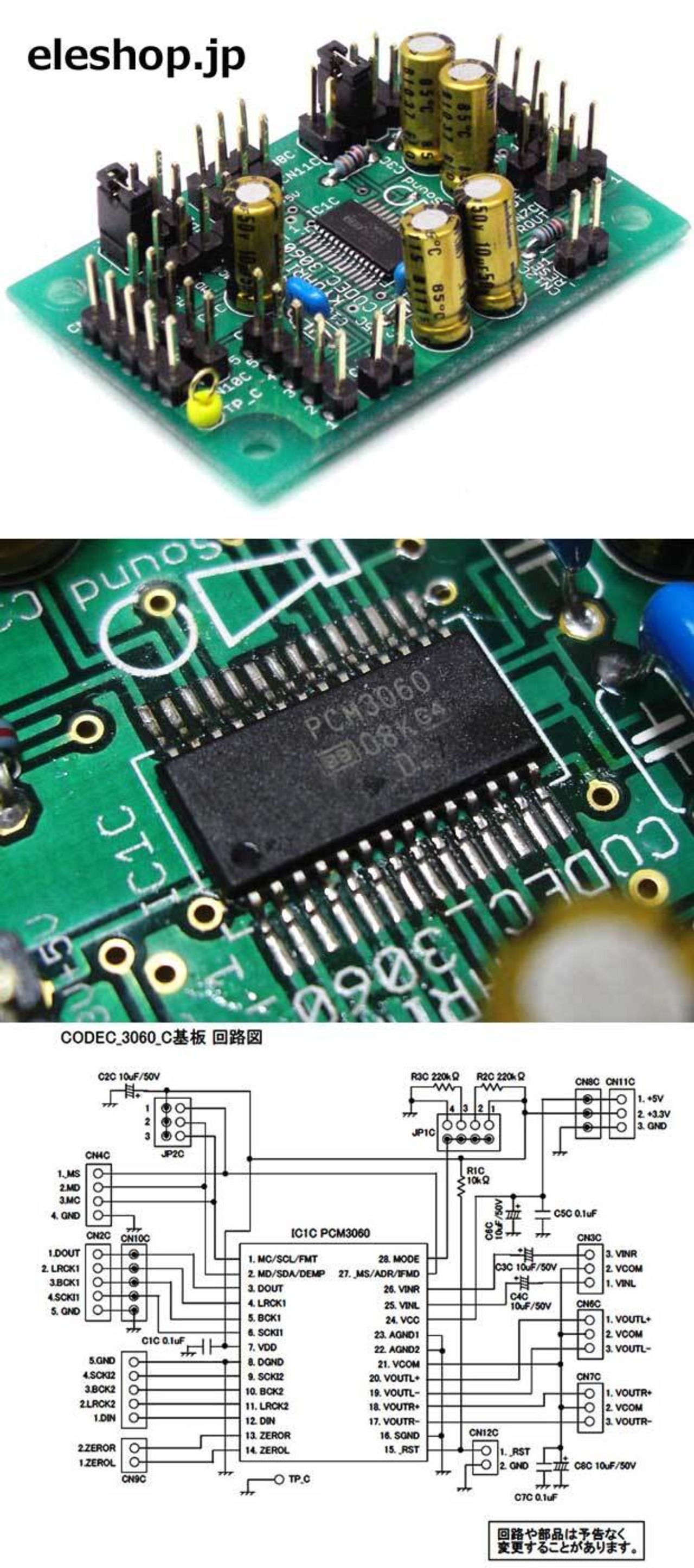

CODEC_3060_C / デジタルオーディオコーデック独立実験基板

【概要】
T.I.社の「PCM3060PW」及び、その周辺最小パーツと設定・接続用コネクタを実装した実験・学習向け変換モジュール基板。メインICとなる「24bit非同期ステレオ・オーディオコーデック PCM3060PW」は、Blue-rayレコーダ等のような、異なるサンプリングレートによるオーディオ信号の録音・再生ができるようにと開発されており、24bitのADコンバータとDAコンバータを1チップに収納。AD部とDA部は独立して動作します。ジャンパ設定で行うハードウェアモードと、I2Cバス経由で設定を行うソフトウェアモードの2通りによる動作設定が可能。

【詳細】
●対応フォーマット：24bit左寄せ/24bit I2S/24bit右寄せ/16bit右寄せ
●ジャンパによるハードウェアモードとマイコンによるソフトウェアモード
●サンプリング周波数：AD部 16～96kHz、DAC部 16～192kHz
●ADC部とDAC部は独立して動作
●電源基板：3.3V、5V
●基板サイズ：約51×33mm
●メインIC：T.I.社 PCM3060PW
