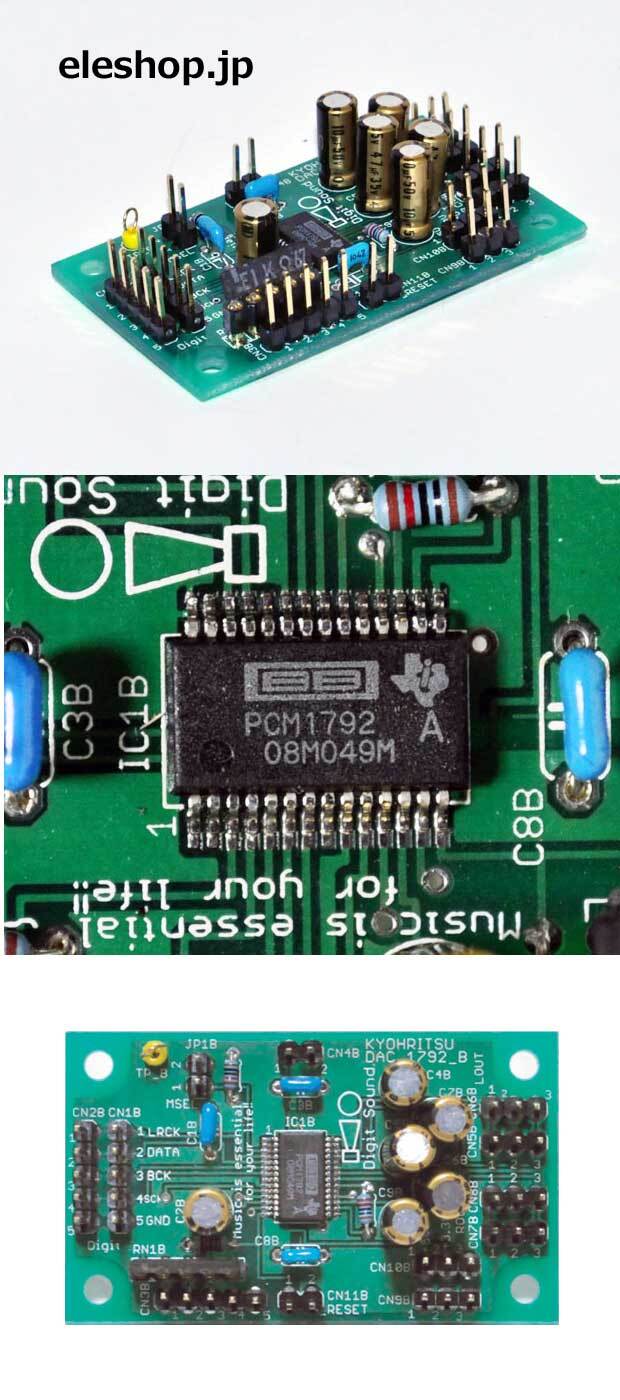

DAC_1792_B / 24bit 192kHz DAコンバータ独立実験基板

【概要】
低ひずみの高性能デジタルオーディオ用DAコンバータ「PCM1792DB」の周辺を独立基板化。デジタルオーディオの仕組みを切り分けて理解できるため学習しやすく、DAコンバータの実験にも最適。
ハードウェアモードでは24ビット I2Sフォーマット(デフォルト設定)のオーディオシリアル信号を入力として受け付けます。それ以外の設定はソフトウェアモードで設定することで対応できます。
内部に様々な設定用レジスタを持っていますので、マイコンで制御することで機能アップができます。
PCM1792Aについての詳細が、TI社のPCM1792Aのデータシートに載っています。ぜひ入手して読んでください。

【詳細】
●サンプリング周波数は10kHz～200kHz(192kHz対応)に、オーディオデータビットは16/20/24bitに対応
●内部に様々な設定用レジスタを持っていますので、マイコンで制御することで音量制御などが行え、機能がアップ
●メインIC：PCM1792DB
●サンプリング周波数：10kHz～200kHz(192kHz対応)
●オーディオデータビット：16 / 20 / 24bit(デフォルト24bit)
●データフォーマット：右寄せ/左寄せ/I2S(デフォルトI2S)
●出力：電流出力(差動)
●電源電圧：3.3V(デジタル) / 5V(アナログ)
●基板サイズ：約56×33mm
【ご注意】
ハードウェアモードでは設定用レジスタを変更できないため、機能が制限されます。
本基板単体ではオーディオDACとして使用できません。周辺回路および、その他の独立実験基板を組み合わせる必要がございます。
