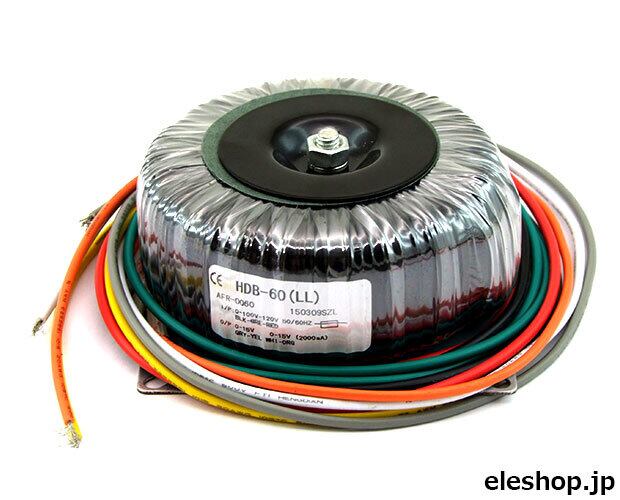

HDB-60(LL) / トロイダルトランス 0-15V 2A / 0-15V 2A

【概要】
磁性体に継ぎ目のないドーナツ状のトロイダルコアを使用したトロイダルトランス。漏れ磁束が非常に少なく、ノイズの発生も抑えており、オーディオ電源の作成などに適しています。

【詳細】
●トロイダルトランスの底に固定穴付ベースがついており、シャーシへの取付が容易
●出力：15V 2A×2(60VA)
●入力：0-100V-120V(50/60Hz)

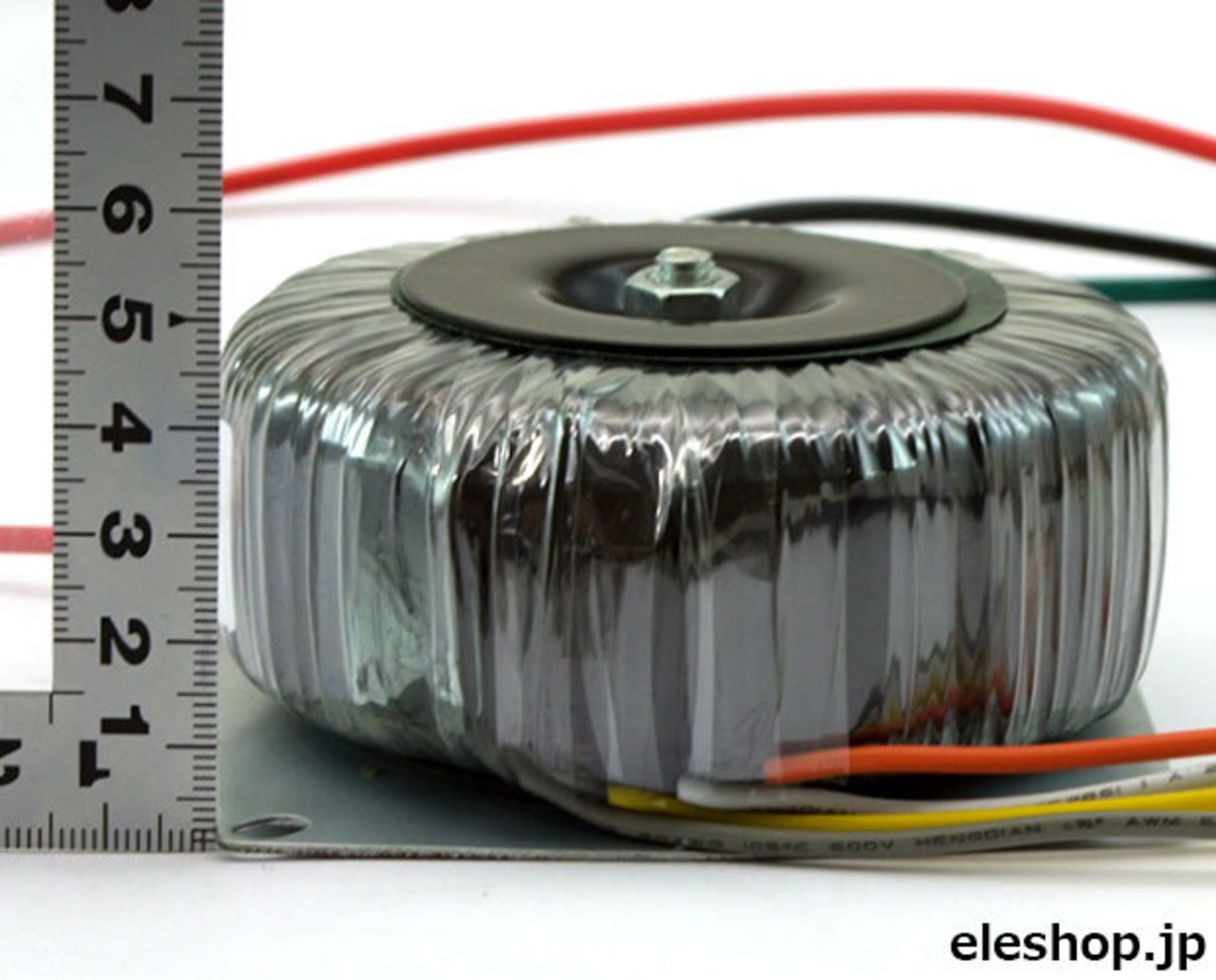

●サイズ：直径約90mm×高さ50mm(固定金具・ベース込み)
●取付穴：5.1×91mm(楕円・4箇所)
●使用ネジサイズ：M5

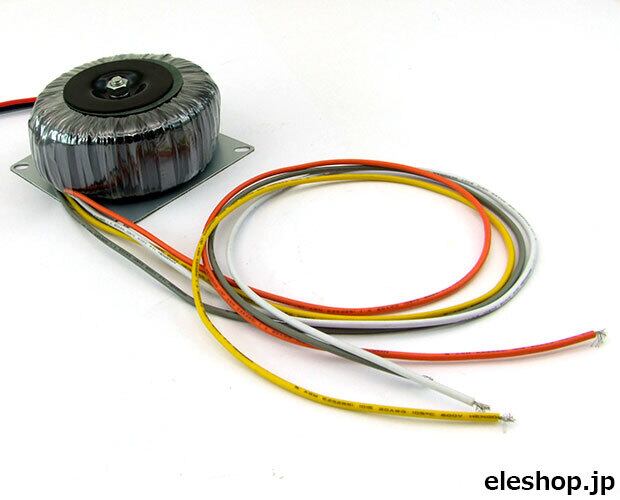

●出力ケーブル長さ：約600mm(AWG20)
●入力ケーブル長さ：550mm(AWG22)
●85℃の温度ヒューズを内蔵
●重さ：約1.3kg(実測)

●1次側：0(黒)－100V(緑)－120V(赤)
●AC100Vを1次側100V端子に加えた場合
・2次側：0(灰)－15V(黄) 2A / 0(白)－15V(橙) 2A
●AC100Vを1次側120V端子に加えた場合
・2次側：0(灰)－12.5V(黄) 2A / 0(白)－12.5V(橙) 2A
●ご注意：トランス取付時の注意として、トランスの中心にあるボルトの両端(上端、下端)と金属シャーシやフレームなどが
　接触しないよう(ループ状態にならないよう)に取り付けてください。
